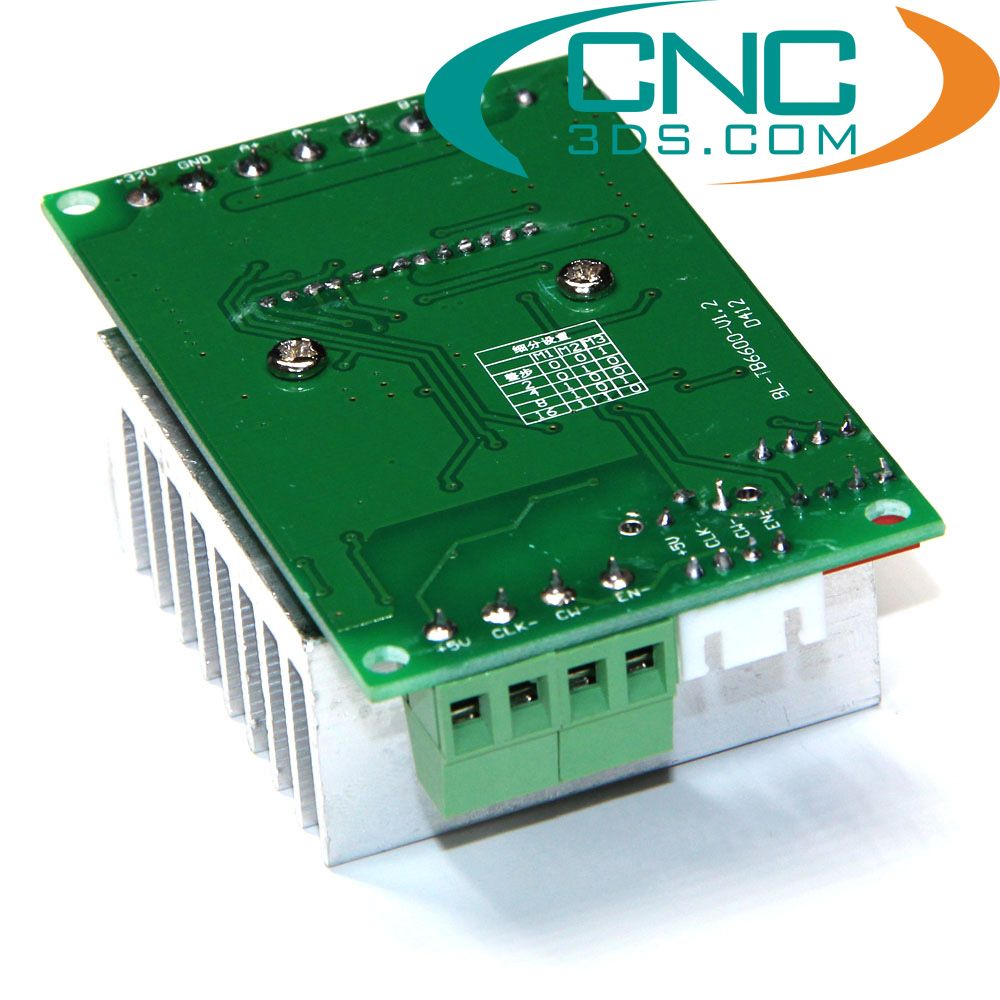

Mạch điều khiển động cơ bước TB6560 giá rẻ được sử dụng để điều khiển động cơ bước, ứng dụng trong máy CNC hoặc các hệ cơ khí chính xác. Nó phù hợp với máy mô hình học tập, nghiên cứu không phù hợp với sản xuất công nghiệp.
Chip công suất : TB6600HG (chip nâng cấp của TB6560 )
Động cơ tương thích : Động cơ bước 2 pha ( step motor size 42, 57)
Kiểu điều khiển: Vi sai
Điện áp vào: 10-45 VDC
Vi bước: 1:1, 1:2, 1:8, 1:16.
Cường độ dòng :4.5A
Kích thước: 50*82*35mm
Thông số kỹ thuật:
Sản phẩm này đã được thử nghiệm và đã được áp dụng cho máy khắc cnc, máy laser và các thiết bị khác. Chất lượng được đảm bảo.
1) Điện áp làm việc DC 10V-45V. Nên sử dụng bộ chuyển đổi nguồn DC24V - 32VDC để cung cấp điện. Nên dùng với động cơ bước size 42
2) Cách ly quang 6N137 được sử dụng để đảm bảo tốc độ cao mà không bị mất bước.

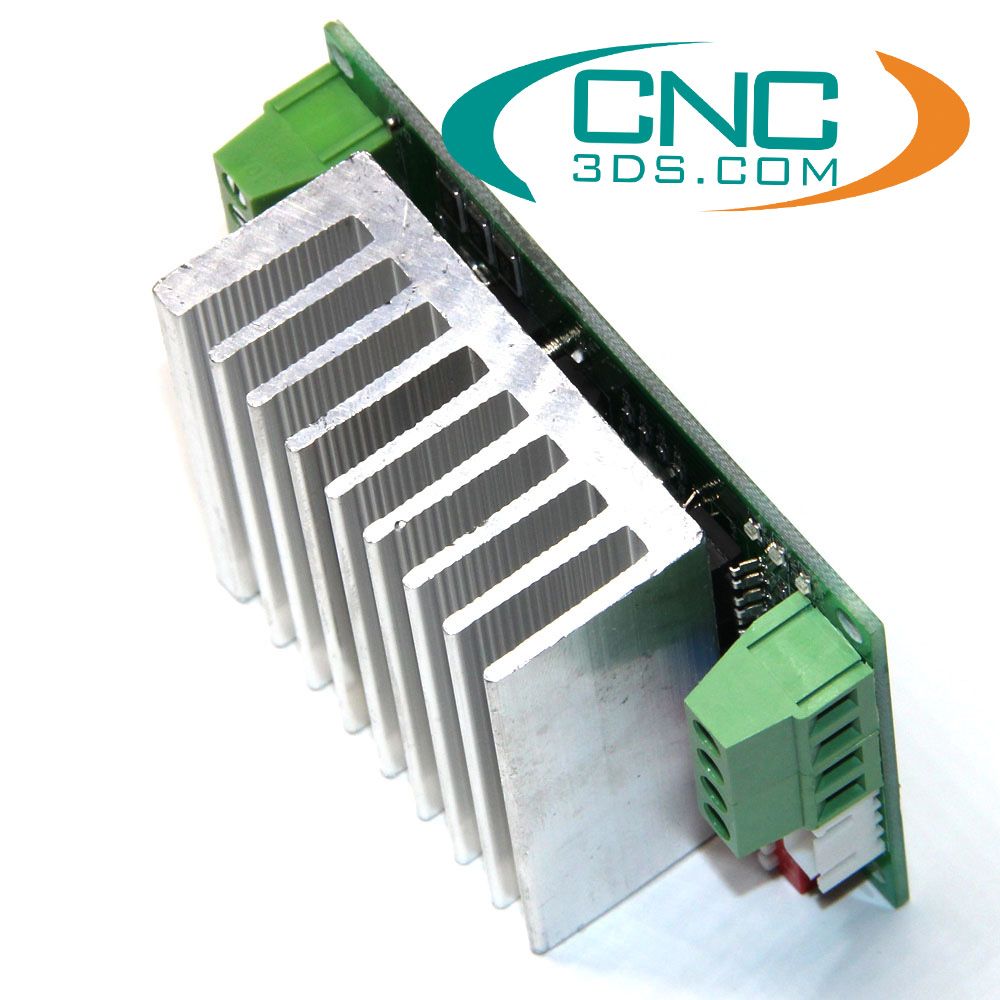

3) Chip điện áp cao TB6600HG mới của Toshiba được sử dụng, có chức năng bảo vệ điện áp thấp, bảo vệ quá nhiệt và mạch bảo vệ quá dòng và thêm bảo vệ ngắn mạch so với TB6560. Tản nhiệt nhôm lớn giúp mạch luôn mát mẻ.
4) Dòng danh định: ± 4A, với dòng đỉnh là 4,5A.
5) Thích hợp cho động cơ bước hai pha / bốn pha / bốn dây / sáu dây size 42, 57
6) Chức năng giảm nửa dòng tự động.
7) Vi bước: chế độ đầy bước, nửa bước, bước 1/8, bước 1/16, tối đa 16 chế độ chia vi bước.
8) Kích thước: chiều rộng 50 * chiều dài 82 * chiều cao 35 (MM)
Trọng lượng: 83G
Có thể kết nối đa dạng với các bộ điều khiển thông dụng như bộ phát xung, PLC, Mach3, Planet cnc, Ncstudio, A11, A18.... Nếu Vcc =24V ( PLC ) thì cần mắc thêm trở hạn dòng 2K
Thương hiệu uy tín - Đóng gói chuyên nghiệp - Vận chuyển nhanh chóng - Hàng sẵn trong kho
Tham khảo thêm các loại động cơ bước
Tham khảo thêm các mạch điều khiển động cơ bước
Chú ý :
Mạch này không có bất kỳ mạch bảo vệ nào, vì vậy bạn phải rất cẩn thận khi sử dụng nó, nếu không chip sẽ bị cháy dễ dàng và chúng tôi không bảo hành.
