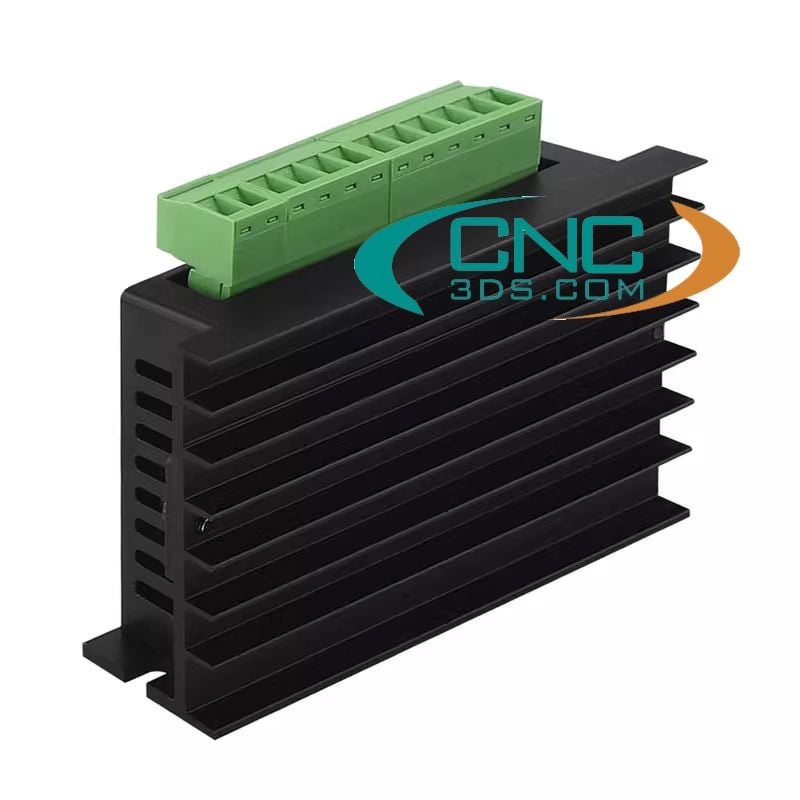

Mạch điều khiển động cơ bước TB6600
Thương hiệu: Time Brillian
SKU: TB6600
130,000₫

Mạch điều khiển động cơ bước TB6600 giá rẻ được sử dụng để điều khiển động cơ bước 42 57 86,  ứng dụng trong máy khắc laser, máy khắc CNC và hệ thống tự động khác

Động cơ tương thích : Động cơ bước 2 pha ( step motor size 42, 57)

Kiểu điều khiển: Pul/Dir

Điện áp vào: 10-45 VDC

Cường độ dòng :4.5A

130,000₫
Số lượng

Đặc điểm kĩ thuật của driver động cơ bước TB6600

Đây là trình điều khiển động cơ bước hai pha chuyên nghiệp. Nó có thể thực hiện điều khiển động cơ bước tiến và lùi, có 7 cấp chọn vi bước thông qua công tắc DIP (1, 2/A, 2/B, 4, 8, 16, 32,),  chọn 8 cấp dòng điện (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A) phù hợp để điều khiển động cơ bước hai pha loại 57, 42. Mạch TB6600 có khả năng điều khiển động cơ với hiệu ứng rung thấp, tiếng ồn thấp và tốc độ cao.

Ưu điểm của mạch TB6600

  • Chip điều khiển động cơ bước hoàn toàn mới
  • Dòng điện được chọn bởi công tắc DIP
  • Tản nhiệt diện tích lớn không sợ môi trường nhiệt độ cao
  • Có thể điều chỉnh 7 chế độ vi bước
  • Tự động giảm dòng hạ nhiệt độ động cơ
  • Ngõ ra sử dụng cách ly bộ ghép quang tốc độ cao
  • Bảo vệ chống đảo ngược điện áp đầu vào
  • Khả năng chống nhiễu tần số cao mạnh mẽ
  • Bảo vệ quá nhiệt, quá dòng và ngắn mạch



Kết nối tín hiệu điều khiển:

PUL+ : tín hiệu xung đầu vào dương. PUL- : Đầu vào tín hiệu xung âm.

DIR+ : Điều khiển hướng tiến và lùi động cơ. DIR- : Động cơ tiến và lùi điều khiển âm.

ENA+ : Điều khiển ngoại tuyến động cơ dương ( thường không được kết nối ). ENA- : Điều khiển ngoại tuyến động cơ âm ( thường không được kết nối ) .



Kết nối cuộn dây động cơ

A+ : Kết nối với pha A+ của cuộn dây động cơ.      A- : Nối pha A- của cuộn dây động cơ.

B+ : Nối pha B+ của cuộn dây động cơ.      B- : Nối pha B- của cuộn dây động cơ.



Kết nối điện áp nguồn:

VCC : cực dương của nguồn điện "+"

GND : cực âm của nguồn điện "-"

Lưu ý: Khuyến nghị điện áp vào từ 9-42V. Nó có thể đạt tới 50V và không thể vượt quá phạm vi này, nếu không sẽ làm mạch bị hỏng

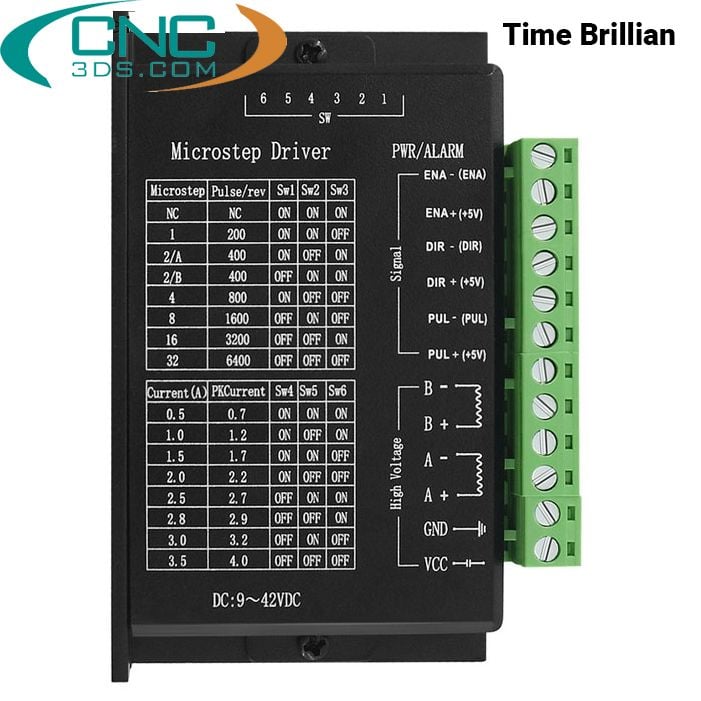

Bảng cài đặt thông số dòng điện

Bảng cài đặt vi bước




Có thể kết nối đa dạng với các bộ điều khiển thông dụng như bộ phát xung, PLC, Mach3, Planet cnc, Ncstudio, A11, A18.... Nếu Vcc =24V ( PLC ) thì cần mắc thêm trở hạn dòng 2K
