Thông số chính
Động cơ tương thích : Động cơ bước 2 pha ( step motor ) size 86 110 và 130
Kiểu điều khiển: Pul/dir hoặc CW/CCW
Điện áp vào: 220VAC
Vi bước: 2-256
Cường độ dòng:1 - 7.2A
Kích thước: 200*145*83mm
Sản phẩm được bảo hành 6 tháng

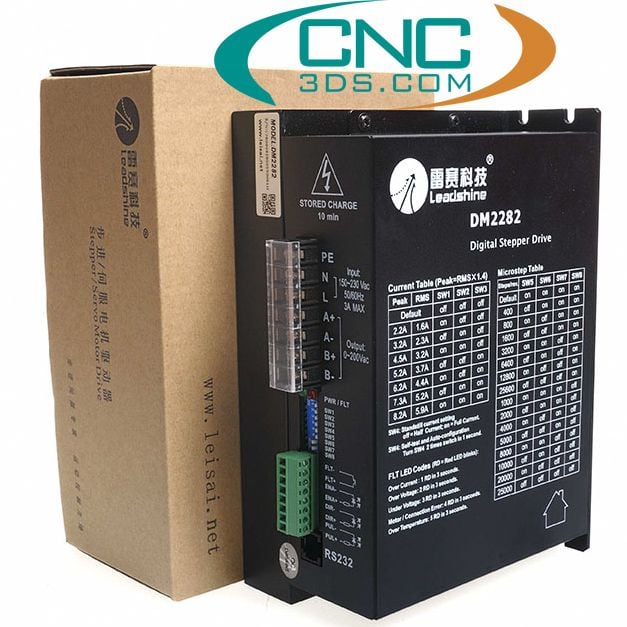

Đặc điểm của Driver điều khiển động cơ bước DM2282 2 pha 220V
1. Driver DM2282 được thiết kế đặc biệt để lái động cơ bước hai pha size 86 110 130
2. Chế độ điều khiển : PUL/Dir mặc định, nếu muốn dùng CW/ CCW thì cần gạt công tắc phía trong driver. Tín hiệu xung là 5V. Nếu là xung điều khiển 24V như PLC cần mắc điện trở 2K nối tiếp.
3. DM2282 dùng nút gạt 1 2 3 để cài đặt dòng điện, nút gạt 4 để đặt dòng điện khi động cơ dừng, 5 6 7 8 để cài đặt vi bước.
4. DM2282 sử dụng điện áp nguồn 220VAC
5. Thông thường, nên set dòng điện ra của driver nhỏ hơn dòng điện danh định của động cơ để đảm bảo an toàn.
6. Do phương pháp kiểm soát chống ồn tiên tiến, tiếng ồn và độ rung của động cơ có thể giảm đi rất nhiều, gần với mức của động cơ servo và mát hơn 30% so với các loại driver khác
Tính năng sản phẩm
■ Công nghệ điều khiển dòng hình sin chuẩn, độ ồn cực thấp, mô-men xoắn tốc độ cao
■ Điện áp nguồn AC 90-220VAC
■ Dòng điện điều khiển 0,7-8,2A (trung bình 5,86A)
■ Đầu vào tín hiệu cách ly quang, tần số đáp ứng xung lên tới 400KHz
■ Bảo vệ quá điện áp, quá dòng, ngắn mạch pha-pha, chức năng bảo vệ quá nhiệt
■ Vi bước : 16 phân đoạn tùy chọn từ 400-10000 xung / vòng
■ Có thể lái động cơ bước hai pha 4,6,8 dây
Mô tả chân điều khiển
| Tên | Tính năng |
PUL+(+5V) | Pulse control signal: pulse rising edge is valid; PUL-high 4-5V, low level 0-0.5V. In order to respond reliably to pulse signals, the pulse width should be greater than 1.6 μs. If +12V or +24V is used, string resistance is required. |
PUL-(PUL) | |
DIR+(+5V) | Direction signal: high/low level signal, in order to ensure reliable commutation of the motor, the direction signal should be established before the pulse signal is at least 5μs. The initial running direction of the motor is related to the wiring of the motor. Interchanging any phase winding (such as A+, A-exchange) can change the direction of the initial running of the motor, DIR-high level 4~5V, low level 0~0.5V. |
DIR-(DIR) | |
ENA+(+5V) | Enable signal: This input signal is used to enable or disable. When ENA+ is connected to +5V and ENA- is connected to low level (or internal optocoupler is turned on), the driver will cut off the current of each phase of the motor to make the motor free, and the step pulse will not be responded. When this function is not needed, the enable signal terminal can be left floating. |
ENA-(ENA) | |
FAULT+ | Fault signal OC output: low level fault, high level is normal, it is recommended to use 1K pull-up resistor to connect external +5V. Note: The FAULT+/FAULT- terminal is not shared with the power GND. |
Bảng cài đặt vi bước.
| Xung / vòng | SW1 | SW2 | SW3 | SW4 |
400 | On | On | On | On |
500 | Off | On | On | On |
600 | On | Off | On | On |
800 | Off | Off | On | On |
1000 | On | On | Off | On |
1200 | Off | On | Off | On |
1600 | On | Off | Off | On |
2000 | Off | Off | Off | On |
2400 | On | On | On | Off |
3200 | Off | On | On | Off |
4000 | On | Off | On | Off |
5000 | Off | Off | On | Off |
6000 | On | On | Off | Off |
6400 | Off | On | Off | Off |
8000 | On | Off | Off | Off |
10000 | Off | Off | Off | Off |
| Tên | Đặc tính |
AC | Nguồn cấp 80 - 220VAC |
PE | Chân nối đất |
A+ | Motor winding A phase + end |
A- | Motor winding A phase - end |
B+ | Motor winding B phase + end |
B- | Motor winding B phase - end |
Sơ đồ kết nối điều khiển
Có thể kết nối đa dạng với các bộ điều khiển thông dụng như bộ phát xung, PLC, Mach3, Planet cnc, Ncstudio, A11, A18.... Nếu Vcc =24V ( PLC ) thì cần mắc thêm trở hạn dòng 2K
Xem thêm các loại điều khiển động cơ bước khác
