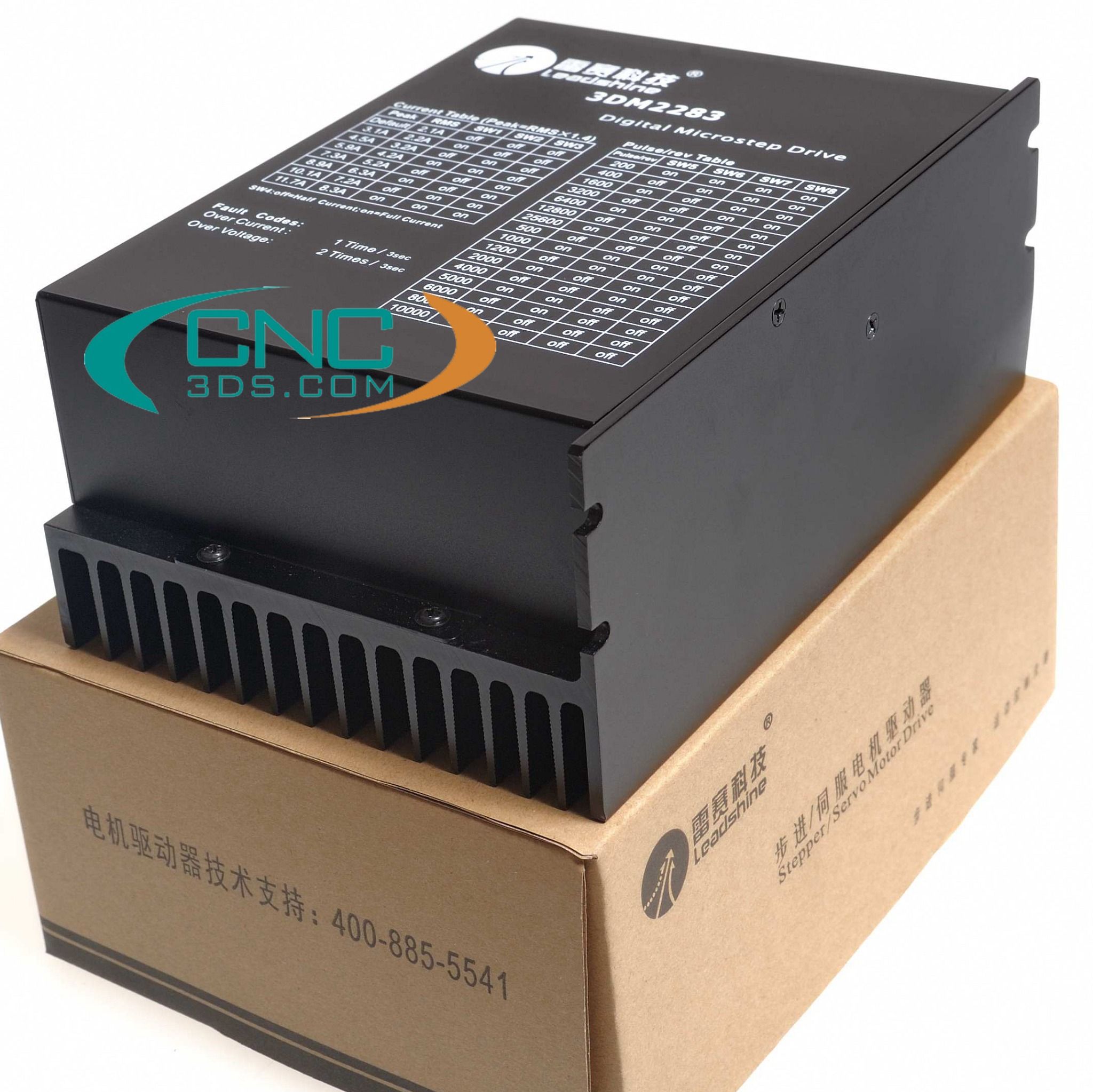

Driver điều khiển động cơ bước 3 pha 3DM2283 thích hợp cho nhiều loại thiết bị và dụng cụ tự động cỡ vừa và lớn, như: máy khắc, máy dán nhãn, máy cắt, máy in laser, máy vẽ, máy công cụ CNC. Nó đặc biệt hiệu quả trong các ứng dụng đòi hỏi độ rung thấp, tiếng ồn thấp, tốc độ cao và độ chính xác cao.

Hướng dẫn sử dụng 3DM2283

3DM2283 áp dụng công nghệ DSP 32 bit , phù hợp để điều khiển các động cơ bước size 86 , 110 , 130. Có thể đặt bất kỳ phân vùng nào trong phạm vi 256 và bất kỳ giá trị hiện tại nào trong dòng định mức, có thể đáp ứng nhu cầu ứng dụng của hầu hết các thiết bị vừa và lớn. Với công nghệ phân đoạn vi mô tích hợp, nó có thể đạt được hiệu quả phân đoạn cao ngay cả trong điều kiện phân đoạn thấp và hoạt động ở tốc độ trung bình và thấp rất ổn định với tiếng ồn tối thiểu. Trình điều khiển tích hợp chức năng tự điều chỉnh tham số, có thể tự động tạo ra các tham số vận hành cho các động cơ khác nhau và tối đa hóa hiệu suất của động cơ.

Tính năng sản phẩm

Có thể điều khiển động cơ bước 3 pha 3 dây.

Dải điện áp đầu vào: 180~240 VAC

Dòng điện tối đa: 8,2A

Độ phân giải: 0,1A

Dải phân chia: 400~25600ppr

Đầu vào tín hiệu: vi sai / một đầu, xung / hướng Hoặc đáp ứng xung hai xung Tần số: 200KHz

Các thông số có thể được cấu hình thông qua cổng nối tiếp

Tích hợp chức năng điều chỉnh tự động tham số bật nguồn phân chia vi mô

Điều khiển dòng điện chính xác giúp giảm nhiệt động cơ

Dòng điện tự động giảm một nửa khi nó đứng yên

Cách ly quang học đầu vào tín hiệu, khả năng chống nhiễu mạnh và các chức năng bảo vệ quá áp, quá dòng và các chức năng bảo vệ khác với chức năng đầu ra cảnh báo


Ứng dụng

Thích hợp cho tất cả các loại thiết bị và dụng cụ tự động hóa vừa và lớn, chẳng hạn như: máy khắc, máy cắt, máy in laser, máy đóng gói, máy công cụ CNC, thiết bị lắp ráp tự động, thiết bị dệt may, v.v. Hiệu ứng ứng dụng đặc biệt tốt trong thiết bị mà người dùng mong đợi tiếng ồn thấp, độ rung thấp, mô-men xoắn cao và tốc độ cao.

Tính năng sản phẩm

1. Giao diện điều khiển

2 ) Giao diện nguồn

3. Cài đặt mã quay số

Trình điều khiển 3DM2283 sử dụng công tắc DIP tám bit để đặt phân khu, dòng điện hoạt động và nửa dòng điện tĩnh. Mô tả chi tiết như sau:

1 ) Chạy cài đặt hiện tại

Khi SW1 , SW2 và SW3 đều tắt , dòng điện yêu cầu có thể được đặt bằng phần mềm PC , giá trị tối đa là 8,2A và độ phân giải là 0,1A . Nếu không được đặt, dòng điện cao nhất mặc định là 2.0A .

2 ) Cài đặt dòng điện tĩnh

Dòng tĩnh có thể được đặt bằng công tắc quay số SW4 , tắt có nghĩa là dòng tĩnh được đặt thành một nửa dòng chạy, bật có nghĩa là dòng tĩnh bằng với dòng chạy. Trong sử dụng thông thường , SW4 nên được tắt để giảm sự sinh nhiệt của động cơ và trình điều khiển, giảm tiêu thụ năng lượng và cải thiện độ tin cậy. Dòng điện tự động giảm một nửa sau khi tín hiệu xung dừng trong 0,4 giây và giá trị năng lượng theo lý thuyết được giảm xuống 25 %.

3 ) Cài đặt độ phân giải

Khi tất cả SW5~SW8 được bật , ổ đĩa sử dụng phân mục mặc định bên trong là 200ppr , người dùng có thể đặt phân mục thông qua phần mềm máy chủ, tối thiểu là 200ppr và tối đa là 51200ppr .

4. Sử dụng môi trường và tham số

Sơ đồ đấu dây

Sơ đồ đấu dây điều khiển
