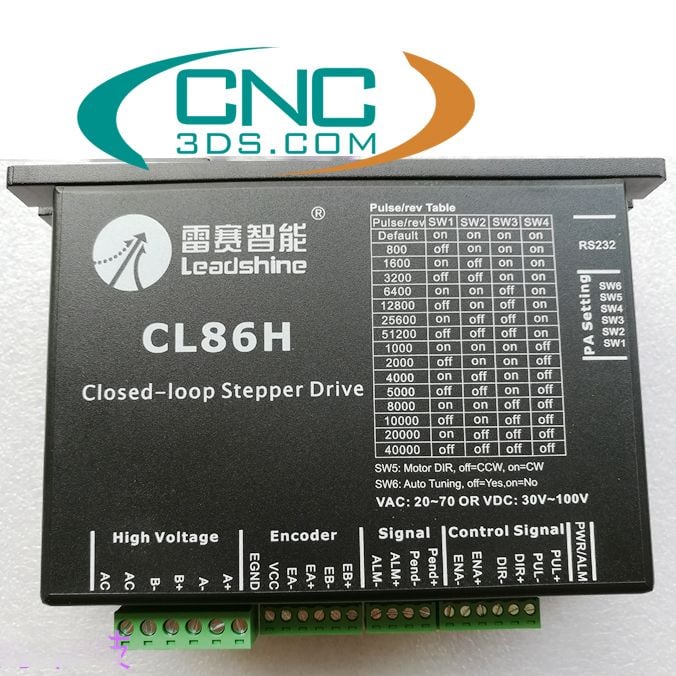

Servo driver CL86H Leadshine
Dòng động cơ servo hybrid điều khiển vòng kín dòng trong máy khắc cnc, máy thêu vi tính, máy cắt chỉ....
Ưu điểm Driver CL86H
- Tương thích cho chip DSP 32bit điều khiển động cơ
- Có thể sử dụng cho động cơ bước 57 và 60
- Tín hiệu input Pul, Dir, Ena 5VDC
- Tần số xung đáp ứng lên đến 200KHZ
- Cài đặt subpision (200 – 51200)
- Bảo vệ quá dòng, quá áp
1. Đèn báo thiết bị điện
tham số | CL86H | |||
giá trị tối thiểu | Giá trị điển hình | gia trị lơn nhât | đơn vị | |
Dòng điện đầu ra liên tục | 4 | - | số 8 | MỘT |
Điện áp cung cấp đầu vào | +18 | - | +80 | AC |
Dòng điện đầu vào logic | 7 | 10 | 20 | ma |
Tần số xung | 0 | - | 200 | kHz |
Vật liệu chống điện | 500 |
|
| MΩ |
Cung cấp dòng mã hóa |
|
| 50 | ma |
2. Định nghĩa giao diện
1) Cổng đầu vào động cơ và nguồn
Số thiết bị đầu cuối | biểu tượng | tên | Minh họa |
1 | A + | Một cuộn dây động cơ pha + | |
2 | A - | Một cuộn dây động cơ pha－ | |
3 | B + | Cuộn dây động cơ pha B + | |
4 | B- _ | Cuộn dây động cơ pha B- | |
5 | AC | đầu vào AC | 18V~80VAC |
6 | AC |
2) Cổng tín hiệu điều khiển
Số thiết bị đầu cuối | biểu tượng | tên | Minh họa |
1 | PUL+ | Đầu vào xung tích cực |
|
2 | PUL－ | Đầu vào xung âm |
|
3 | TRỰC TIẾP+ | hướng đầu vào tích cực |
|
4 | TRỰC TIẾP－ | hướng đầu vào tiêu cực |
|
5 | ENA＋ | Bật đầu vào tích cực |
|
6 | ENA－ | Bật đầu vào âm |
|
7 | Chờ＋ | Tại chỗ tín hiệu đầu ra tích cực |
|
số 8 | Đang chờ－ | Tại chỗ tín hiệu đầu ra âm |
|
9 | ALM+ | Tín hiệu cảnh báo đầu ra tích cực |
|
10 | ALM－ | Tín hiệu cảnh báo đầu ra âm |
|
3) Cổng đầu vào encoder
Số thiết bị đầu cuối | biểu tượng | tên | Minh họa |
1 | EB+ | Đầu vào dương pha B của bộ mã hóa động cơ |
|
2 | EB- | Đầu vào âm pha B của bộ mã hóa động cơ |
|
3 | EA+ | Bộ mã hóa động cơ Đầu vào dương pha A |
|
4 | EA- | Pha mã hóa động cơ Một đầu vào âm |
|
5 | VCC | Nguồn điện mã hóa | +5V |
6 | EGND | Mặt đất nguồn mã hóa | 0V |
Xem thêm các loại động cơ servo khác
