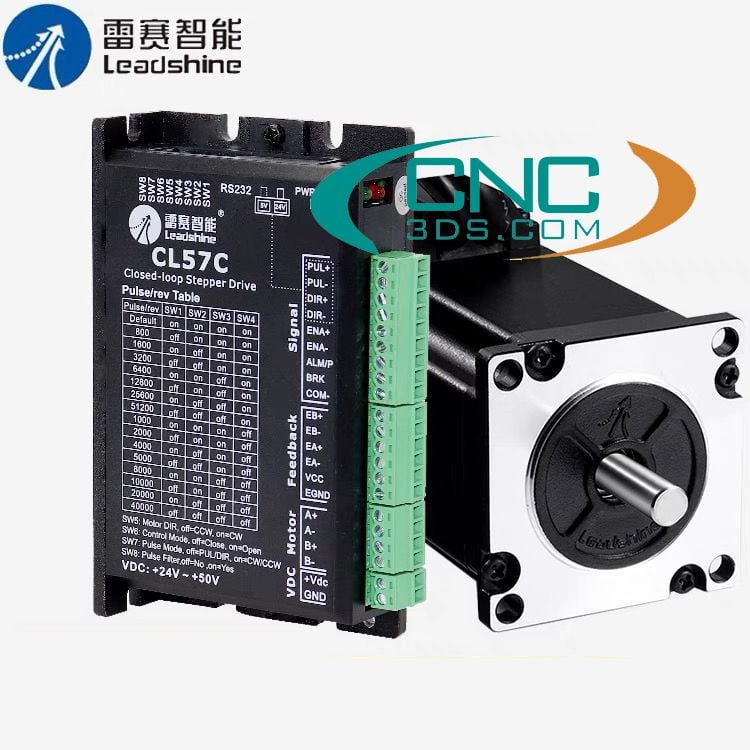

Động cơ bước vòng kín 57CME23 – Driver CL57 Leadshine
Dòng động cơ servo hybrid điều khiển vòng kín dòng trong máy khắc cnc, máy cnc khắc gỗ đá....
Động cơ bước 57CME23 và Driver CL57 là loại động cơ servo lai vòng kín, đã được nâng cấp từ các phiên bản trước đó, có hiệu năng hoạt động, ổn định, bền và giá thành thấp. Điều khiển theo vòng kín giúp động cơ không bị mất bước
Thông số kỹ thuật động cơ 57CME23
Góc bước: 1.8°
Kích thước: 57
Momen xoắn: 2.3Nm
Dòng điện: 5A
Resistance: 0.38/Phase
Inductance: 1.75/Phase
Momen giữ: 68mN.m
Quán tính Roto: 480g/cm
Chạy êm

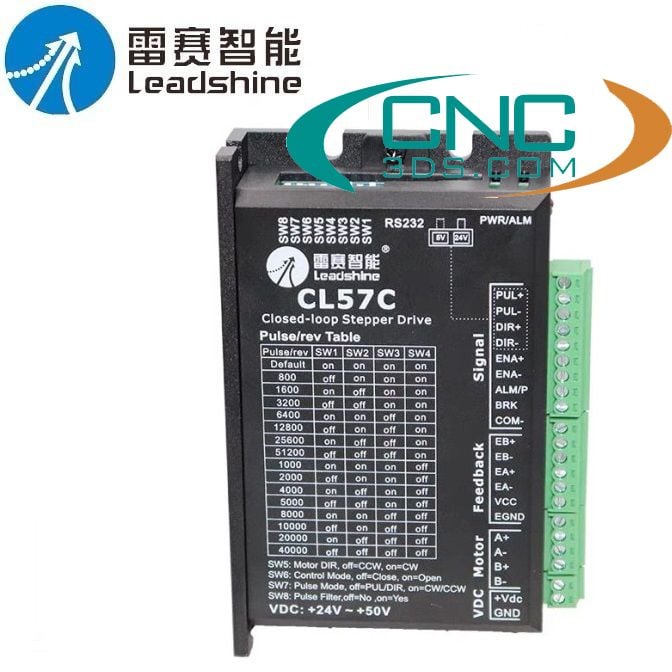

Ưu điểm Driver CL57
Tương thích cho chip DSP 32bit điều khiển động cơ
Giám sát oscilloscope và chức năng khác
Dòng điện có thể xét tuỳ ý (Dãy từ 0 – 6A)
Có thể sử dụng cho động cơ bước 57 và 60
Tín hiệu input Pul, Dir, Ena 5VDC
Tần số xung đáp ứng lên đến 200KHZ
Cài đặt subpision (200 – 51200)
Bảo vệ quá dòng, quá áp
Bảng kí hiệu chân trên driver CL57
| Thứ tự Terminal | Ký hiệu | Mô tả | Giải thích |
| 1 | A＋ | A phase motor winding＋ | |
| 2 | A- | A phase motor winding- | |
| 3 | B＋ | B-phase motor winding＋ | |
| 4 | B－ | B-phase motor winding- | |
| 5 | +VDC | Input DC power | +24V~ +48V |
| 6 | GND | Input power ground | 0V |
| 7 | NC | Empty terminal |
Bảng tín hiệu điều khiển
| Thứ tự Terminal | Ký hiệu | Mô tả | Giải thích |
| 1 | PUL＋ | Pulse positive input | |
| 2 | PUL－ | Pulse negative input | |
| 3 | DIR＋ | Positive direction input | |
| 4 | DIR- | Direction negative input | |
| 5 | ENA＋ | Enable positive input | |
| 6 | ENA- | Enable negative input | |
| 7 | ALM＋ | Alarm signal is output | Can be multiplexed as in-position signal and brake signal |
| 8 | ALM- | Alarm signal negative output |
Bảng sơ đồ tín hiệu với Encoder
| Thứ tự Terminal | Ký hiệu | Mô tả | Giải thích |
| 1 | EB＋ | Motor encoder B phase positive input | |
| 2 | EB- | Motor encoder B phase negative input | |
| 3 | EA＋ | Motor encoder phase A positive input | |
| 4 | EA－ | Motor encoder A phase negative input | |
| 5 | VCC | Encoder power supply | +5V |
| 6 | EGND | Encoder power ground | 0V |
Môi trường làm việc và thông số
| Phương thức giả nhiệt | Làm mát bằng môi trường tự nhiên | |
| Môi trường làm việc | Use occasion | Tránh bụi bẩn, dầu và khí ga |
| Nhiệt độ | 0℃－50℃ | |
| Độ ẩm | 40-90%RH | |
| Độ rung | 10~55Hz/0.15mm | |
| Nhiệt độ bảo quản | -20℃－65℃ | |
| Khối lượng | Xấp xỉ 280 grams | |
Xem thêm các loại động cơ servo khác
