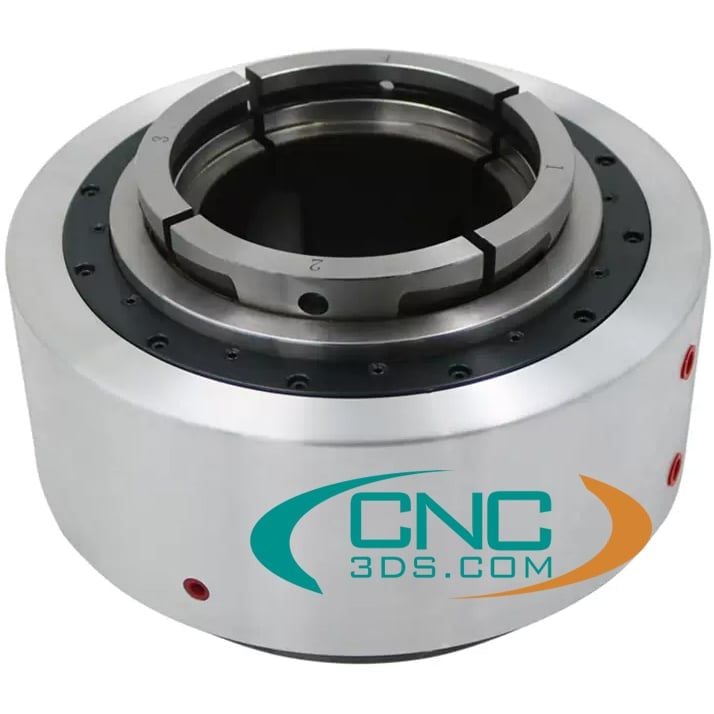

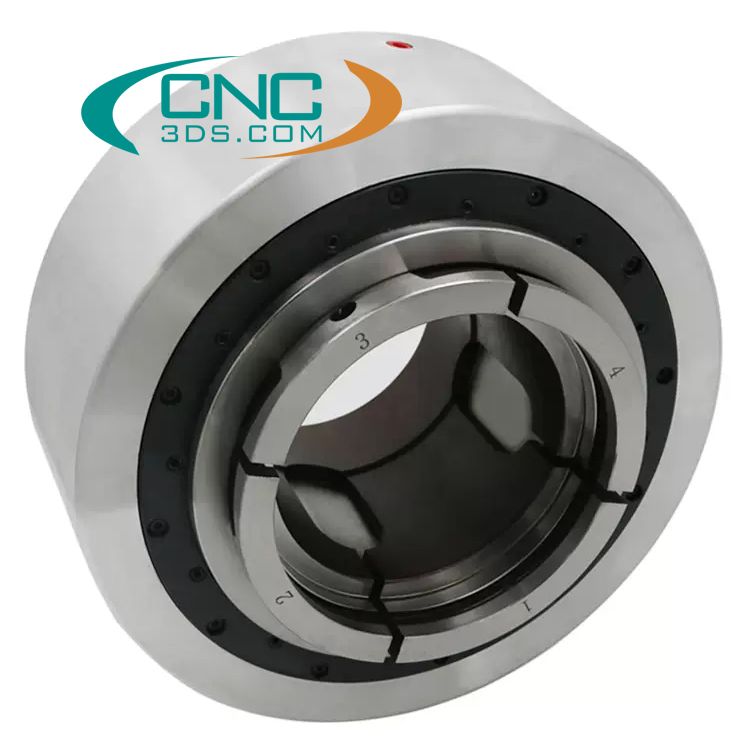

Mâm cặp khí nén Collet thông lòng
Thương hiệu: Khác
0₫

Mâm cặp khí nén dùng collet kẹp, đường kính lỗ thông lòng từ 26-69 mm, có thể quay tốc độ cao, độ chính xác cao được dùng làm trục chính máy tiện tự động hoặc trục xoay máy cắt ống plasma cnc, máy cắt ống laser....

Tốc độ : Max 4200 vòng /phút

0₫
Số lượng

Tên sản phẩm: Mâm cặp quay khí nén

- Model: JA5-25

- Đường kính lỗ xuyên tối đa: 25 mm

- Độ chính xác kẹp: 0,05mm

- Tốc độ tối đa: 1800 vòng/phút

- Collet kẹp phụ: C-25

- Áp suất không khí làm việc: 3-7kgs/cm2

- Lực kẹp:2500kgf@7kgs/cm2

- Trọng lượng : 7kg

Hệ thống mâm cặp khí nén đầy đủ bao gồm :

1. Mâm cặp khí nén

2. Bảng điều khiển bao gồm :

  • Van điện từ 220V : Đóng mở khí vào mâm cặp
  • Bộ lọc ẩm không khí : Tách nước khỏi không khí trước khi vào mâm cặp
  • Bộ điều chỉnh áp suất không khí
  • Máy đo áp suất khí
  • Công tắc điều khiển van điện từ
  • Ống khí kết nối van điện từ và mâm cặp

Thông số kỹ thuật mâm cặp

Phạm vi ứng dụng của mâm cặp khí nén

- Mâm cặp khí nén dạng collet thường dùng kẹp các chi tiết nhỏ, rất phù hợp cho các chi tiết kích thước nhỏ với số lượng lớn. Khi thay đổi chi tiết kẹp cần thay đổi collet.

- Mâm cặp khí nén 3 chấu 4 chấu kẹp có thể kẹp các chi tiết lớn hơn so với mâm cặp khí nén dạng collet do có thể kẹp trong và kẹp ngoài của chi tiết

Mâm cặp khí nén là gì?
Mâm cặp khí nén là mâm cặp sử dụng chấu kẹp hoặc collet kẹp, thông qua valve điện từ điều khiển để kẹp chặt chi tiết bằng lực khí nén.

Cách sử dụng và lắp đặt mâm cặp khí nén

1. Dòng mâm cặp khí nén thông lòng có khả năng kẹp ống từ 12-300mm.

2. Mâm cặp khí yêu cầu cố định áp suất, sau khi hoàn thành thao tác kẹp hoặc nới lỏng, nguồn khí cần được cắt bỏ.

3. Trong quá trình mâm cặp quay, không được nhấn công tắc và chỉ có thể vận hành sau khi đã dừng hoàn toàn. Có một vòng đệm được lắp trong rãnh vòng phân phối khí của mâm cặp. Ở trạng thái phồng lên, vòng đệm được gắn chặt vào thân mâm cặp. Chi sau khi cắt nguồn khí mâm cặp mới có thể quay, nêu không sẽ gây hư hỏng do ma sát.

4. Vòng phân phối khí là một bộ phận lơ lửng trên mâm cặp và không quay cùng mâm cặp.

5. Việc lắp đặt giá đỡ chống xoay phải được chọn ở vị trí chắc chắn, tránh lắp đặt trên vỏ máy và ngăn mâm cặp cộng hưởng với máy khi nó quay.

6. Áp suất của mâm cặp phải nằm trong khoảng 0.4-0.8Mpa

7. Khi mâm cặp ngừng hoạt động, cần giữ hàm mâm cặp ở trạng thái mở.

8. Khi mâm cặp đang kẹp phôi, bạn cần nhấn và giữ nút kẹp trong 2-4 giây rồi thả ra để đảm bảo phôi đã được kẹp chặt để làm việc.

9. Vòi phun dầu của vòng phân phối khí và mâm cặp cần phải được đổ đầy mỗi ca để đảm bảo mâm cặp được bôi trơn hoàn toàn.
