Mâm cặp khí nén máy cắt ống / máy tiện CNC

Mâm cặp khí nén 3 chấu đường kính 130mm giá :

Mâm cặp khí nén 3 chấu đường kính 160mm giá :

Mâm cặp khí nén 3 chấu đường kính 200mm giá :

Mâm cặp khí nén 3 chấu đường kính 250mm giá :

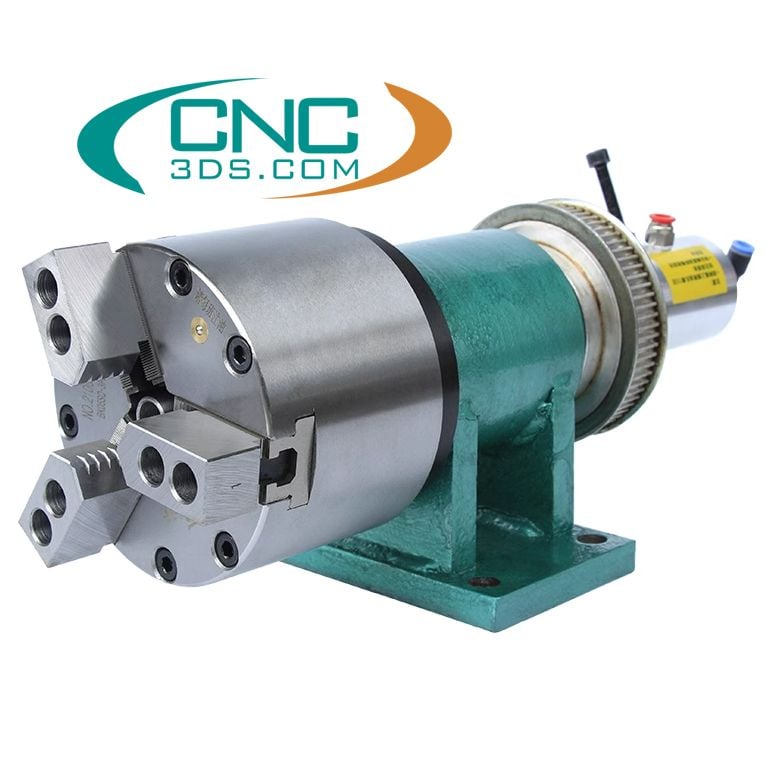

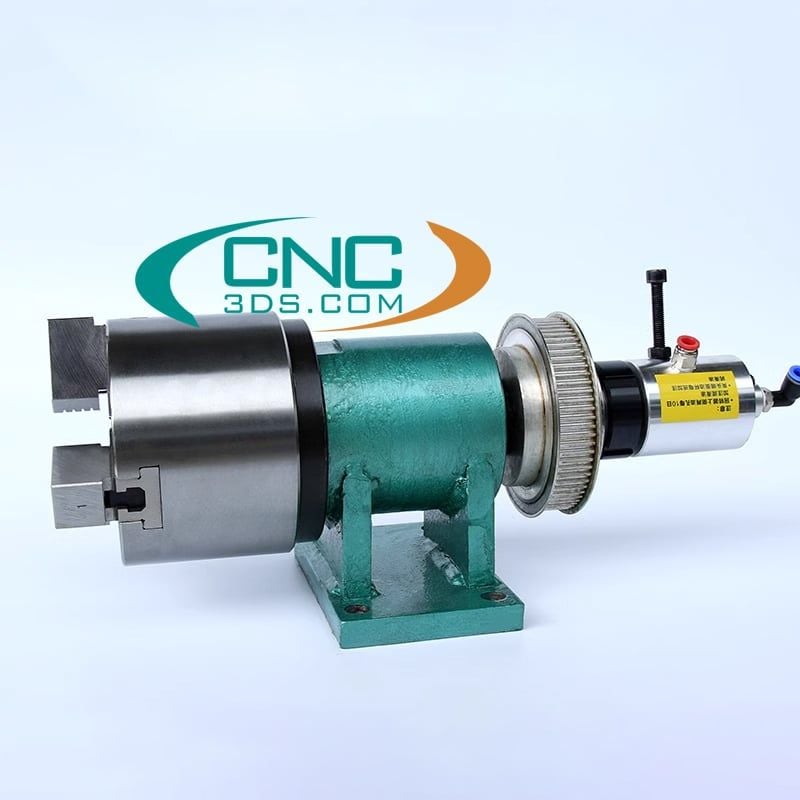

Cấu tạo của mâm cặp khí nén máy cắt ống / máy tiện

Thân trục chính : Được làm bằng thép đúc

Mâm cặp khí nén : Đường kính 130mm hoặc 160mm

Puly truyền động : Dạng puly đai răng 5M72 răng hoặc puly đai thang

Xi lanh quay khí nén

Bảng điều khiển bao gồm :

Van điện từ 220V : Đóng mở khí vao xi lanh quay

Bộ lọc ẩm không khí : Tách nước khỏi không khí trước khi vào xi lanh

Bộ điều chỉnh áp suất không khí

Máy đo áp suất khí

Công tắc điều khiển van điện từ

Ống khí kết nối van điện từ và xi lanh quay

Thông số kỹ thuật mâm cặp 3 chấu loại khí nén

Mâm cặp khí nén BK110SQ với đường kính mâm cặp 88mm, phạm vi kẹp 2-115mm

Mâm cặp khí nén BK130SQ với đường kính mâm cặp 150mm, phạm vi kẹp 2-130mm

Mâm cặp khí nén BK160SQ với đường kính mâm cặp 175mm, phạm vi kẹp 2-170mm

Mâm cặp khí nén BK200SQ với đường kính mâm cặp 214mm, phạm vi kẹp 5-210mm

Mâm cặp khí nén BK250SQ với đường kính mâm cặp 256mm, phạm vi kẹp 10-260mm

Mâm cặp khí nén BK320SQ với đường kính mâm cặp 325mm, phạm vi kẹp 10-350mm

Mâm cặp khí nén BK400SQ với đường kính mâm cặp 400mm, phạm vi kẹp 10-410mm

Mâm cặp khí nén BK500SQ với đường kính mâm cặp 500mm, phạm vi kẹp 20-510mm

Mâm cặp khí nén BK630SQ với đường kính mâm cặp 630mm, phạm vi kẹp 20-650mm

Phạm vi ứng dụng của mâm cặp khí nén

- Mâm cặp khí nén dạng collet thường dùng kẹp các chi tiết nhỏ, rất phù hợp cho các chi tiết kích thước nhỏ với số lượng lớn. Khi thay đổi chi tiết kẹp cần thay đổi collet.

- Mâm cặp khí nén 3 chấu 4 chấu kẹp có thể kẹp các chi tiết lớn hơn so với mâm cặp khí nén dạng collet do có thể kẹp trong và kẹp ngoài của chi tiết

Mâm cặp khí nén là gì?
Mâm cặp khí nén là mâm cặp sử dụng chấu kẹp hoặc collet kẹp, thông qua valve điện từ điều khiển để kẹp chặt chi tiết bằng lực khí nén.

Cách sử dụng và lắp đặt mâm cặp khí nén

1. Dòng mâm cặp khí nén thường chỉ có hành trình nhỏ, khi kẹp điều chỉnh đến gần phạm vi cần kẹp.

- Như mâm BK80TQ hành trình chấu là 3.2mm

- Mâm BK200TQ hành trình chấu là 4.7mm

2. Mâm cặp khí yêu cầu cố định áp suất, sau khi hoàn thành thao tác kẹp hoặc nới lỏng, nguồn khí cần được cắt bỏ.

3. Trong quá trình mâm cặp quay, không được nhấn công tắc và chỉ có thể vận hành sau khi đã dừng hoàn toàn. Có một vòng đệm được lắp trong rãnh vòng phân phối khí của mâm cặp. Ở trạng thái phồng lên, vòng đệm được gắn chặt vào thân mâm cặp. Chi sau khi cắt nguồn khí mâm cặp mới có thể quay, nêu không sẽ gây hư hỏng do ma sát.

4. Vòng phân phối khí là một bộ phận lơ lửng trên mâm cặp và không quay cùng mâm cặp.

5. Việc lắp đặt giá đỡ chống xoay phải được chọn ở vị trí chắc chắn, tránh lắp đặt trên vỏ máy và ngăn mâm cặp cộng hưởng với máy khi nó quay.

6. Áp suất của mâm cặp phải nằm trong khoảng 0.4-0.8Mpa

7. Khi mâm cặp ngừng hoạt động, cần giữ hàm mâm cặp ở trạng thái mở.

8. Khi mâm cặp đang kẹp phôi, bạn cần nhấn và giữ nút kẹp trong 2-4 giây rồi thả ra để đảm bảo phôi đã được kẹp chặt để làm việc.

9. Vòi phun dầu của vòng phân phối khí và mâm cặp cần phải được đổ đầy mỗi ca để đảm bảo mâm cặp được bôi trơn hoàn toàn.
