Thông số chính
Động cơ tương thích : Động cơ BLDC 3 pha công suất < 1500w
Điện áp vào: 24-50V
Cường độ dòng: Đến 45A
Kích thước: 180*70*115 mm

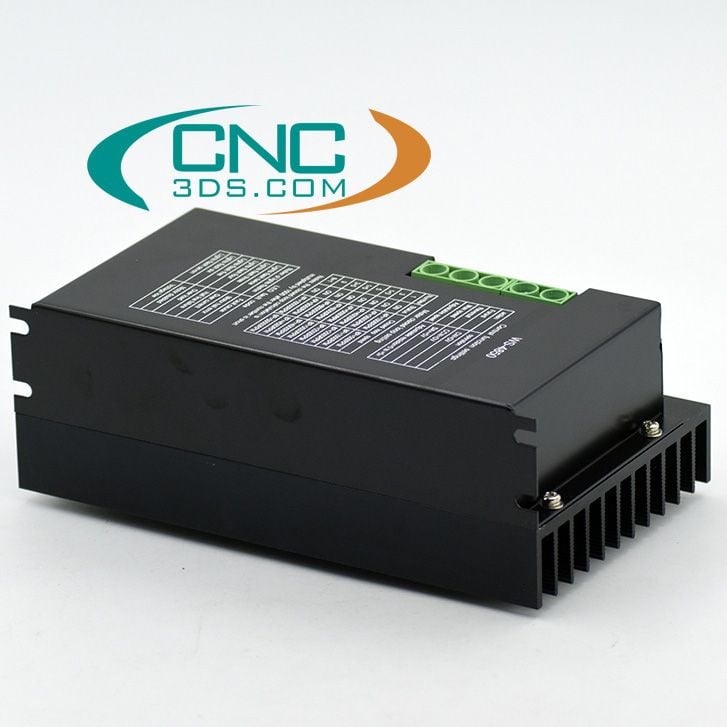

Bộ điều khiển này phù hợp với động cơ BLDC 3 pha có công suất nhỏ hơn 1500W. WS-4850 Driver sử dụng Chip điều khiển động cơ DC không chổi than hiệu suất cao đặc biệt của USA, bộ điều khiển phù hợp với động cơ DC không chổi than có kích thước vừa và nhỏ. Động cơ có tốc độ chạy cao, độ rung nhỏ, tiếng ồn thấp và hoạt động ổn định do áp dụng công nghệ PWM mới.
1. Tính năng:
1.1 Điện áp DC 20VDC-50VDC.
1.2 Tần số PWM không nhỏ hơn 12KHZ.
1.3 Tín hiệu đầu vào tương thích với TTL.
1.4 Dòng điện hiện tại lên đến 45A.
1.5 Hiển thị tốc độ.
1.6 Trình điều khiển có 2 chức năng, jumper W bị ngắn mạch, động cơ điện có thể hoạt động mà không cần Hall; W jumper không ngắn mạch, động cơ chạy bằng điện.
1.7 Có thể điều khiển vòng hở hoặc vòng kín. Mặc định chạy vòng hở
Hướng dẫn : Ngắt điện, mở nắp driver , tìm jumper số 1,3,5,9. Nếu chạy tốc độ max 5000 vòng/ phút thì nối ngắn mạch jumper số 5, chạy tốc độ 4000 vòng/ phút nối ngắn mạch jumber 1 và 3.
1.8 Kích thước 180 * 70 * 115.

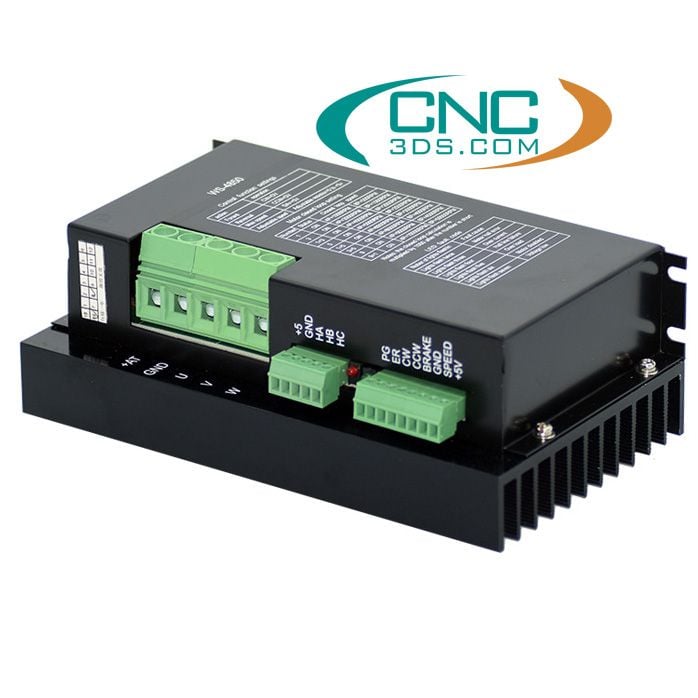

2. Chức năng
2.1 -AT, + AT để cấp nguồn DC bên ngoài.
2.2 U, V, W nối vào dây pha động cơ
2,5 + 5V cho nguồn thành phần Hall.
2.6 0V Nguồn Hall
2.7 A HALL : Pha A
2.8 B HALL : Pha B.
2.9 C HALL : Pha C.
2.10 CW end: phần cuối của động cơ phía trước để cho phép hoạt động. Hiệu quả sử dụng nước thấp.
2.11 CCW end: kết thúc của động cơ chạy ngược lại được phép. Hiệu quả sử dụng nước thấp.
2.12 Đầu DA: để điều chỉnh tốc độ, thường là 0-5 V, nhưng cũng từ 0-10 V.
2.13 Phanh
2.14 Đầu PG cho tốc độ đáp ứng đầu ra, đầu ra bộ thu mở, người dùng nên thêm 3K đến 10K trên điện trở kéo lên khi sử dụng
2.15 Kết thúc ER: cho đầu ra Gãy đầu ra, đầu ra bộ thu mở. Nếu đèo đó bị gãy.
2.16 Chiết áp ACC của trình điều khiển để sử dụng tăng tốc, thời gian tăng tốc từ 0,1 đến 5 giây.
2.17 Thiếu jumper W, chạy động cơ không chổi than hiệu ứng Hall. Không ngắn mạch W, chạy động cơ không chổi than Hall.
3. Đặc tính công suất (T = 25 ℃)
3.1 Điện áp DC 20VDC-50VDC.
3.2 đầu ra tối đa hiện tại 40A.
3,3 điện trở cách điện lớn hơn 500 M.
4. Môi trường làm việc và các thông số
4.1 Chế độ làm lạnh; làm mát tự nhiên hoặc làm mát bằng không khí cưỡng bức.
4.2 Sử dụng môi trường; càng xa càng tốt để tránh bụi và khí ăn mòn.
Nhiệt độ 4,3; 0 độ đến +50 độ C
Độ ẩm 4,4; 40% -89% RH
Tải về hướng dẫn sử dụng ws-4850
5. Chuẩn đoán lỗi
Thiết bị đầu cuối CW hoặc CCW khi bắt đầu ở mức thấp, mất khoảng một giây để đèn LED từ sáng đến tối. Trình điều khiển hoạt động và đèn LED dài.
Ngắn pha: Đèn LED nhấp nháy hai lần và sau đó tối dần, kiểm tra tín hiệu điện.
Gian hàng: Đèn LED nhấp nháy 5 lần và một bóng tối dài. Kiểm tra tín hiệu điện, kiểm tra tải có bẩn không. Nếu các dòng động cơ có ngắn mạch.
Trên dòng điện: Đèn LED chiếu sáng ba lần và một bóng tối dài. Kiểm tra tín hiệu điện, kiểm tra tải có bẩn không. Nếu các dòng động cơ có ngắn mạch.
Điện áp thấp: Đèn LED sáng 7 lần và một lần tối dài. Kiểm tra điện áp nguồn.
Không chạy sau khi khởi động: Đèn LED sáng sáu lần và một lần tối dài. Kiểm tra xem dây có đúng không.
