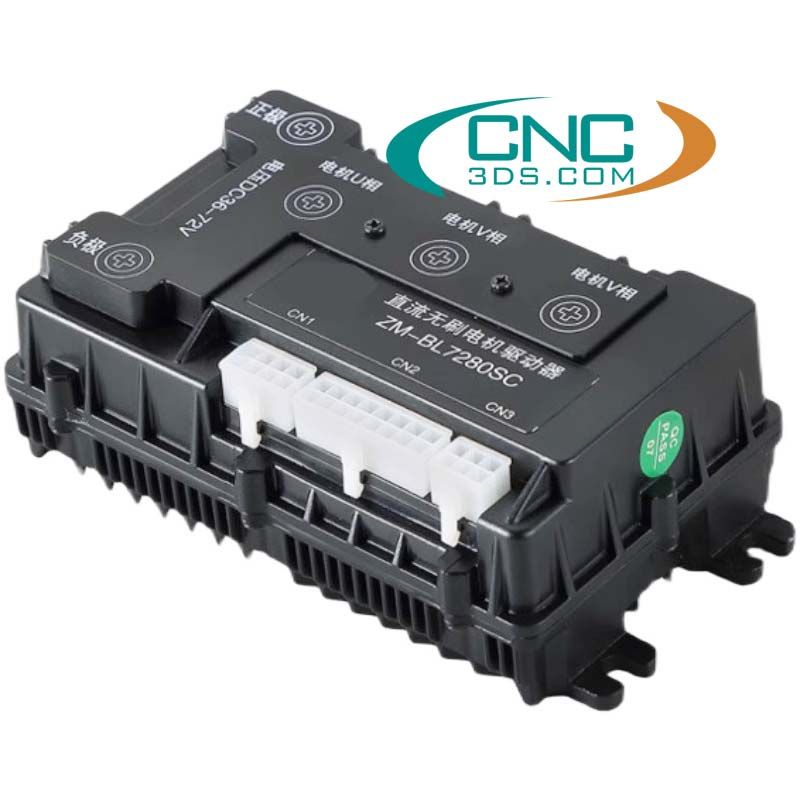

Model: ZM-BL7280SC
Thương hiệu: Time Brillian
Điện áp nguồn: 36 - 72 VDC
Dòng ra liên tục: 80A
Công suất động cơ áp dụng tối đa: 2200W
Động cơ tương thích: Động cơ không chổi than BLDC
Trình điều khiển động cơ DC không chổi than ZM-BL7280SC là sản phẩm công nghệ cao mới nhất, hướng đến lĩnh vực truyền động động cơ không chổi than công suất lớn và trung bình. Sản phẩm này sử dụng mạch tích hợp tiên tiến, có khả năng chống nhiễu cao hơn và phản hồi nhanh. Sản phẩm này phù hợp để điều khiển bất kỳ động cơ không chổi than DC nào có dòng điện cực đại dưới 80 A và điện áp nguồn trong phạm vi DC32V ~ 90V (danh nghĩa DC36V ~ 72V ). Nó cũng có các đặc tính của nhiệt độ thấp khi làm việc với dòng điện cao. Sản phẩm được sử dụng trong hàng loạt lĩnh vực điều khiển tự động hóa điện như thiết bị dệt kim, thiết bị y tế, máy đóng gói thực phẩm và dụng cụ điện.
Tính năng chính
◆ Điều khiển sóng sin, chế độ dòng không đổi, điều chỉnh vô cấp tốc độ
◆ Mô-men xoắn cao và tốc độ đầu ra cao, tốc độ tối đa có thể đạt 10000 vòng/phút ;
◆ Có các tín hiệu điều khiển đầu cuối EN (kích hoạt), DIR (hướng) và X1 ( phanh ) ;
◆ Có thể đo tốc độ đầu ra xung FG (đầu ra cổng);
◆ Có thể xuất tín hiệu cảnh báo ;
◆ Chức năng bảo vệ quá tải, quá áp, điện áp thấp.
Thông số kỹ thuật bộ điều khiển Động Cơ BLDC ZM-BL7280SC
| Chức năng | Tên | Minh họa |
| Đèn báo | Power | Đèn báo nguồn màu xanh lá cây, khi bật nguồn có nghĩa là nguồn điện bình thường. |
| Alarm | Đèn trạng thái màu đỏ | |
| (1) Đèn đỏ tắt khi bình thường | ||
| (2) Khi EN không được kết nối với COM, đèn đỏ luôn sáng | ||
| (3) Khi động cơ Hall bị lỗi, đèn đỏ sẽ nhấp nháy một lần và dừng lại. | ||
| (4) Khi động cơ chết máy, đèn đỏ nhấp nháy 5 lần rồi dừng | ||
| Chân tín hiệu | GND | Tín hiệu điều khiển nối đất: |
| PWM | Kết nối cực dương của tín hiệu PWM với cổng PWM và cực âm với COM. Bằng cách đặt tín hiệu PWM có tần số 100Hz~1KHz và biên độ +5V, thay đổi chu kì PWM từ 0 đến 100 % để điều chỉnh tốc độ (Ưu tiên PWM và Ve, ưu tiên tốc độ cao ) | |
| 5V1+ | Công suất tín hiệu điều khiển dương (đầu ra nguồn tích hợp) | |
| VSP | Thay đổi điện áp của đầu cuối ve để đạt được điều chỉnh tốc độ 0 ~ 100%, phạm vi là 0-5V | |
| X1 | X1 bị treo hoặc kết nối với V +, động cơ quay bình thường, X1 được kết nối với COM, phanh động cơ dừng lại, đèn màu đỏ | |
| FG | Tốc độ động cơ đầu ra có thể được chuyển đổi thành tốc độ thực tế của động cơ bằng cách đo tần số của tín hiệu này: | |
| DIR | điều khiển tiến và lùi động cơ, DIR được kết nối với COM, động cơ đảo ngược: DIR bị treo hoặc kết nối với V+. Động cơ quay thuận | |
| EN | Điều khiển kích hoạt động cơ, EN bị chập COM, động cơ quay (trạng thái chạy): EN bị treo hoặc kết nối với W, động cơ không hoạt động | |
| ER | Đầu ra cảnh báo, đầu ra ER mức cao SV trong khi hoạt động bình thường và đầu ra ER mức thấp ov khi có lỗi | |
| COM | tín hiệu điều khiển nối đất | |
| Cảm biến Hall | H+ | Nguồn + cảm biến Hall |
| Hu | Pha U cảm biến Hall | |
| Hv | Pha V cảm biến Hall | |
| Hw | Pha W cảm biến Hall | |
| H- | Nguồn - cảm biến Hall | |
| Động cơ | U, V , W | Nguồn U , V , W motor |
| +, -- | Nguồn cấp Driver |
| Đầu ra tín hiệu tốc độ (FG) | Trình điều khiển cung cấp tín hiệu xung đo tốc độ động cơ, tỷ lệ thuận với tốc độ động cơ. Phương pháp tính tốc độ quay: tốc độ động cơ (RPM)=F+NX60 F= Sử dụng máy đo tần số để đo tần số thực trên chân FG |N=số cặp cực của động cơ (động cơ có 2 cặp cực N=2: động cơ có 4 cặp cực N=4) Ví dụ: nếu người dùng chọn động cơ có 4 cặp cực thì; khi Tín hiệu FG đầu ra là 200Hz, tốc độ động cơ = 200÷4× 60=3000 vòng/phút. |
| Tín hiệu (Dir) | Có thể điều khiển vòng quay tiến và lùi của động cơ bằng cách điều khiển các chuyển đổi mức cao và mức thấp của đầu cuối DIR. Lưu ý: Để tránh chuyển mạch đột ngột khi động cơ đang chạy ở tốc độ cao, sẽ gây ảnh hưởng lớn đến động cơ và thiết bị cơ khí, khi thiết bị đầu cuối DIR nhận được tín hiệu chuyển mạch, trước tiên người lái sẽ giảm tốc độ động cơ cho đến khi nó dừng lại, và sau đó động cơ sẽ thay đổi hướng và tăng tốc đến tốc độ đã đặt. Việc dừng và chạy của động cơ có thể được kiểm soát bằng cách điều khiển quá trình chuyển đổi mức cao và mức thấp của EV đầu cuối. Khi EV ở mức thấp thì động cơ chạy bình thường, khi ở mức cao hoặc không kết nối thì động cơ ngừng hoạt động và ở trạng thái tự do, quy luật chuyển động liên quan đến quán tính của tải. Tại thời điểm này, dòng điện đầu vào của trình điều khiển là ≤ 30mA. |
Tín hiệu khởi động/dừng động cơ (EN) | Cài đặt gốc là rút ngắn EN và COM. |
| Phanh (BK) | Việc dừng và chạy của động cơ có thể được điều khiển bằng cách điều khiển quá trình chuyển đổi mức cao và mức thấp của cực BK. Khi BK ở mức thấp, động cơ dừng quay, khi BK ở mức cao hoặc không kết nối, động cơ được phép quay |
Sơ đồ đấu dây điều khiển
Chú ý an toàn khi sử dụng
- Việc đấu dây của động cơ và bộ điều khiển phải được thực hiện ở trạng thái tắt nguồn.
- Theo phương pháp trong hình, kết nối chính xác dây nguồn, dây quấn động cơ và dây tín hiệu Hall. Lưu ý rằng thứ tự của ba pha của UVW phải đúng.
- Không tự ý tháo rời driver để tránh hư hỏng linh kiện.
- Nghiêm cấm chạm vào tất cả các thiết bị đầu cuối trong quá trình bật nguồn.
- Cấm chạy driver mà không có vỏ bọc.
- Chấn động, rơi driver có thể gây hư hỏng.
