BOB Mach3 usb

Thương hiệu: CNC3DS
700,000₫

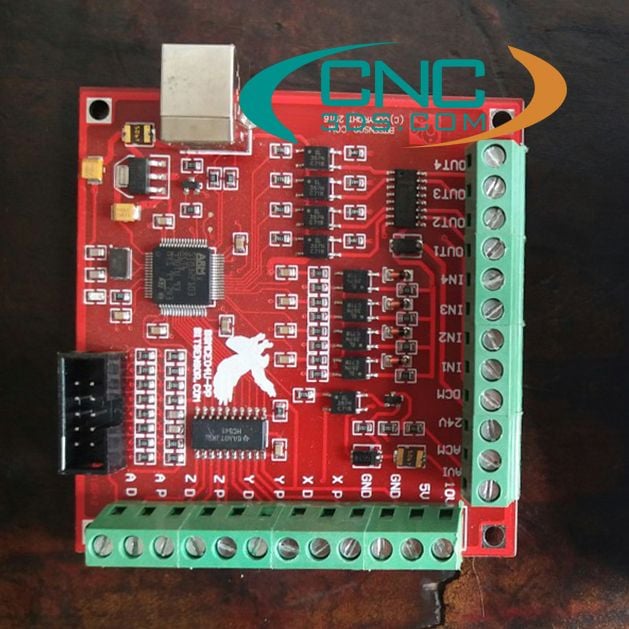

Mạch đệm (BOB mach3) mach3 usb điều khiển máy cnc thông qua giao tiếp USB với máy tính. Cách ly quang toàn bộ, chống nhiễu tuyệt đối bảo đảm an toàn cho quá trình làm việc trơn tru, hiệu quả.

Ngõ ra : 4

Ngõ vào : 4

Số trục điều khiển : 4 axis hoặc 5 axis tùy phiên bản.

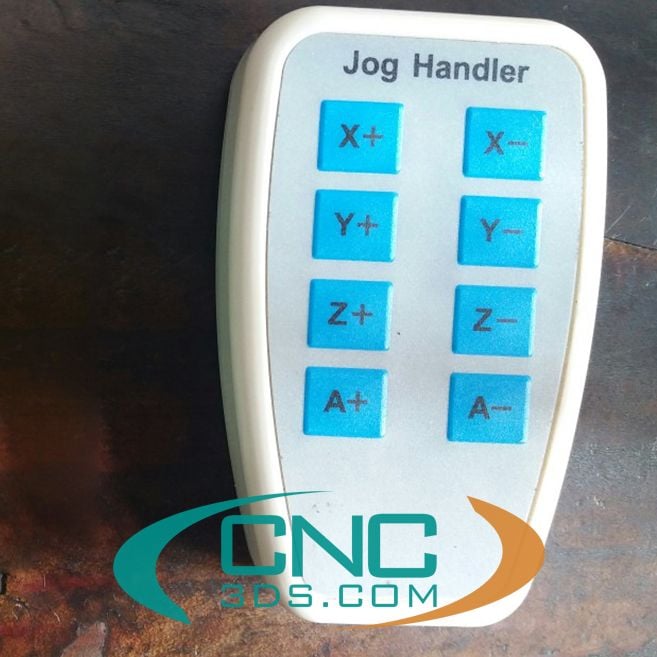

Hỗ trợ bàn phím : Có

Chọn mã sản phẩm để biết giá
Mạch cnc mach3 của cnc3ds.com bán đã bao gồm cáp USB có giáp chống nhiễu cực chuyên nghiệp. Nguyên bản trong hộp.

700,000₫
Model
Số lượng


Đặc điểm kĩ thuật

Giá thành rẻ, chống nhiễu tốt.

Mạch MACH3 USB sử dụng với phần mềm Mach3 kết nối máy tính thông qua giao tiếp USB, thiết lập cực kì đơn giản.

Mạch MACH3 USB có khả năng điều khiển 4 hoặc 5 trục dùng động cơ bước ( hoặc servo ) cùng lúc qua các ngõ pul/dir X, Y, Z, A, B

Có 4 ngõ vào IN1, IN2, IN3, IN4

Có 4 ngõ ra OUT1, OUT2, OUT3, OUT4

Toàn bộ ngõ vào và ra được cách ly quang đảm bảo an toàn tuyệt đối.

Thông số kỹ thuật:

  1. Giao tiếp với máy tính qua cổng USB.

  2. Nguồn sử dụng: 5VDC USB.

  3. Tần số xung tối đa: 100Khz.

  4. Điều khiển 4 hoặc 5 trục X, Y, Z, A, B

  5. Số ngõ vào: 4 ngõ IN1, IN2 IN3, IN4

  6. Số ngõ ra: 4 ngõ OUT1, OUT2, OUT3, OUT4

Hướng dẫn sử dụng:

  • Cài đặt phần mềm mach3 (Download phần mềm và hướng dẫn)
  • Cắm mạch vào máy tính qua cổng USB. Copy toàn bộ file trong thư mục Mach3 trong file nén vào trong Mach3 đã cài đặt
  • Mở phần mềm Mach3Mill và chọn board
  • Nhấn Reset, điều khiển các trục X, Y, Z, A. Đèn trạng thái sẽ hiển thị chớp tắt nếu mach3 kiểm soát mạch

Sơ đồ kết nối điều khiển tốc độ spindle qua ngõ 0-10v (AVI )

Mô tả các chân biến tần ( hình bên trái )

FWD: Chân khởi động, một số biến tần có thể là S1 hoặc X1

DCM: Chân 0v, hay là chân đất chung COM

10V : Đầu ra điện áp 10V

AVI: đầu vào tương tự 0 đến 10V

ACM: Chân 0V của 10V

24 V: out 24 V


Mô tả chân của mạch mach3

AVI: Giao diện đầu ra analog, tín hiệu điều khiển tốc độ analog 0 đến 10V

ACM: tín hiệu tương tự 0V

24V: 24V được sử dụng để cấp nguồn cho mạch để có thể sử dụng chân IN và OUT cũng như ngõ ra AVI

DCM: chân 0V của 24V

IN1 ~ IN4: Thiết bị đầu cuối tín hiệu số, có thể được sử dụng để kết nối đầu vào tín hiệu như công tắc giới hạn và công tắc dừng khẩn cấp

OUT1 ~ OUT4: đầu ra tín hiệu số, có thể được sử dụng để điều khiển tín hiệu điều khiển rơle hoặc đầu ra


Nếu bạn muốn làm bảng điều khiển máy cnc nhìn PRO thì lựa chọn bob là bản nMotion mach3 usb cnc.

Mach3 usb phiên bản công nghiệp
