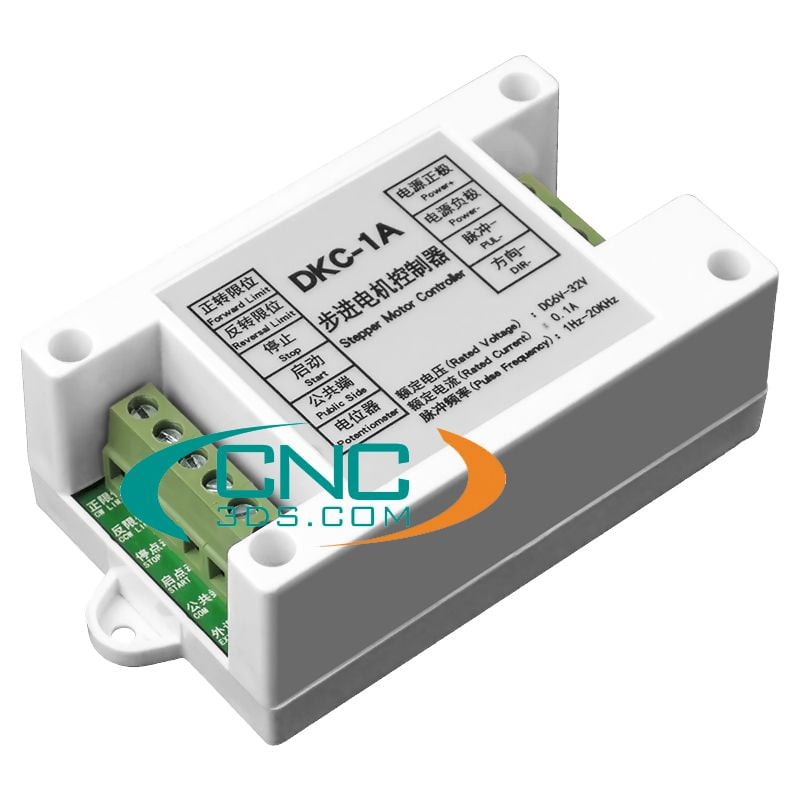

Bộ phát xung DKC 1A

1.DKC-1A giá : 200.000
2.DKC-Y110 giá : 850.000
3.DKC-Y120 giá : 1100.000

Bộ phát xung DKC-1A có thể điểu khiển động cơ chạy tiến, lùi, đảo chiều….


Thông số kỹ thuật DKC 1A

1. Đầu vào điện áp cực rộng : DC 5V-32 V

2. Nhiều chức năng bảo vệ: bảo vệ phân cực ngược, bảo vệ quá áp, bảo vệ quá dòng

3. Hiệu suất điều chỉnh tốc độ: tự động chuyển đổi thông minh giữa điều chỉnh tốc độ trên bo mạch và điều chỉnh tốc độ bên ngoài

4. Tăng tốc và giảm tốc: gia tốc hình chữ S được tối ưu hóa, với chức năng dừng ngay lập tức

5. Tần số đầu ra: có thể xuất ra tần số xung lên tới 20 KHz.

6. Đầu vào và đầu ra: tất cả các đầu vào được cách ly bởi bộ ghép quang và đầu ra là các xung âm . Tín hiệu đầu vào đang hoạt động ở mức thấp.

Các chế độ chức năng là:

1 : Chế độ tiến và lùi tự động
2: Chế độ khứ hồi đơn
3: Chế độ kích hoạt đơn
4: Chế độ Jog

Chế độ điều khiển 1: (Chế độ khứ hồi tự động)
Thiết bị chạy qua lại giữa điểm A và điểm B.

Sau khi thiết bị được bật nguồn, bộ kích hoạt bên ngoài bắt đầu chạy, sau khi thiết bị chạy đến giới hạn thuận của điểm A, nó sẽ tự động đảo ngược và chạy đến giới hạn ngược của điểm B, sau đó chạy thuận đến điểm A, vì vậy nó sẽ chạy qua lại. Cho đến khi kích hoạt dừng động cơ để ngừng chạy.
 Cài đặt tham số:

1. Đặt SW1=OFF, SW2=OFF (chế độ đưa đón tự động)

2. Điều khiển tốc độ trên bo mạch hoặc chiết áp bên ngoài để điều chỉnh tốc độ phù hợp.

Chế độ điều khiển 2 : (chế độ kích hoạt đơn) thiết bị dừng sau khi đi từ điểm A đến điểm B. Khởi động lại thiết bị từ điểm B đến điểm A.

Sau khi thiết bị được bật nguồn, trình kích hoạt bên ngoài bắt đầu chạy. Thiết bị bắt đầu từ điểm A. Khi thiết bị chạy đến giới hạn chuyển tiếp của điểm B, thiết bị sẽ ngừng chạy. Nếu được khởi động lại, thiết bị sẽ dừng sau khi được kích hoạt từ điểm B đến điểm A. Bắt đầu A->B dừng, bắt đầu B->A quá trình dừng chuyển động. Nếu động cơ dừng được kích hoạt trong quá trình vận hành thiết bị, nó sẽ ngừng chạy ngay lập tức.

Cài đặt tham số:
 1. Đặt SW1=TẮT, SW2=BẬT (chế độ kích hoạt đơn)
 2. Điều khiển tốc độ trên bo mạch hoặc chiết áp bên ngoài để điều chỉnh tốc độ phù hợp.


Chế độ điều khiển 3 : (chế độ khứ hồi đơn) Thiết bị quay trở lại điểm A để dừng lại sau khi đi từ điểm A đến điểm B.
Sau khi thiết bị được bật nguồn, kích hoạt bên ngoài bắt đầu chạy. Thiết bị bắt đầu từ điểm A. Khi thiết bị chạy đến giới hạn chuyển tiếp của điểm B, thiết bị sẽ quay theo hướng ngược lại. Khi đến điểm A, động cơ dừng lại . Hoàn thành quá trình chuyển động A->B->A. Nếu động cơ dừng được kích hoạt trong quá trình vận hành thiết bị, nó sẽ ngừng chạy ngay lập tức.
 Cài đặt tham số:
 1. Đặt SW1=BẬT, SW2=TẮT (chế độ khứ hồi đơn)
 2. Điều khiển tốc độ trên bo mạch hoặc chiết áp bên ngoài để điều chỉnh tốc độ phù hợp.


Chế độ điều khiển 4: (Chế độ JOG )
Khởi động và dừng hoàn toàn với bộ điều khiển công tắc bên ngoài, tiến và lùi.
Sau khi thiết bị được bật nguồn, cung cấp cho đầu vào khởi động một động cơ mức thấp để chạy về phía trước, mức thấp bị hủy và động cơ dừng lại.
Đưa động cơ mức dưới cùng đến đầu vào dừng để chạy ngược lại, mức dưới cùng bị hủy và động cơ dừng lại.
 Cài đặt tham số:
 1. Đặt SW1=ON, SW2=ON (chế độ chạy nhanh)
 2. Board điều khiển tốc độ hoặc chiết áp ngoài để điều chỉnh tốc độ phù hợp.

Sơ đồ nối dây điều khiển

Cần lắp thêm điện trở 2K hạn dòng vào chân PUL+ và Dir+ nếu dùng nguồn 24VDC
