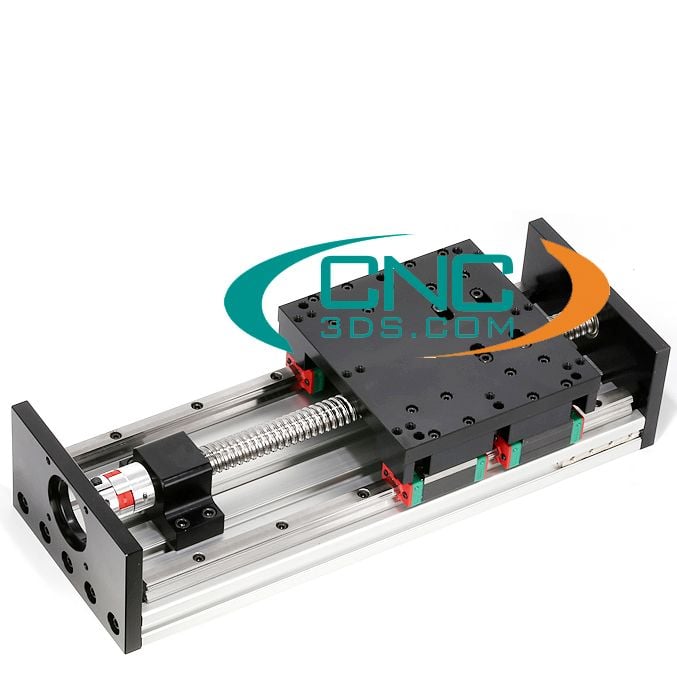

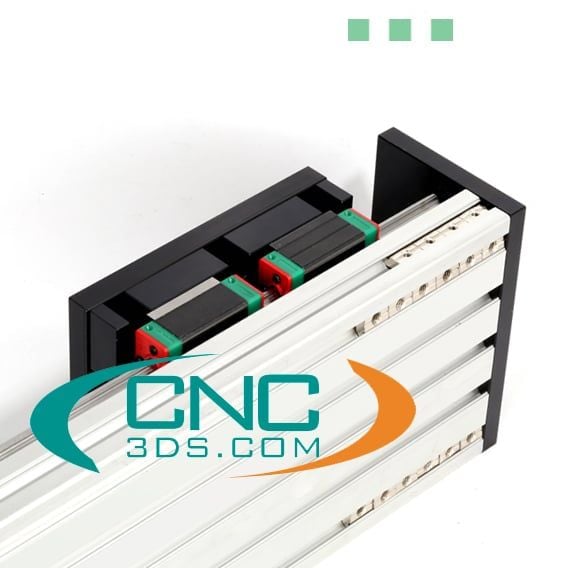

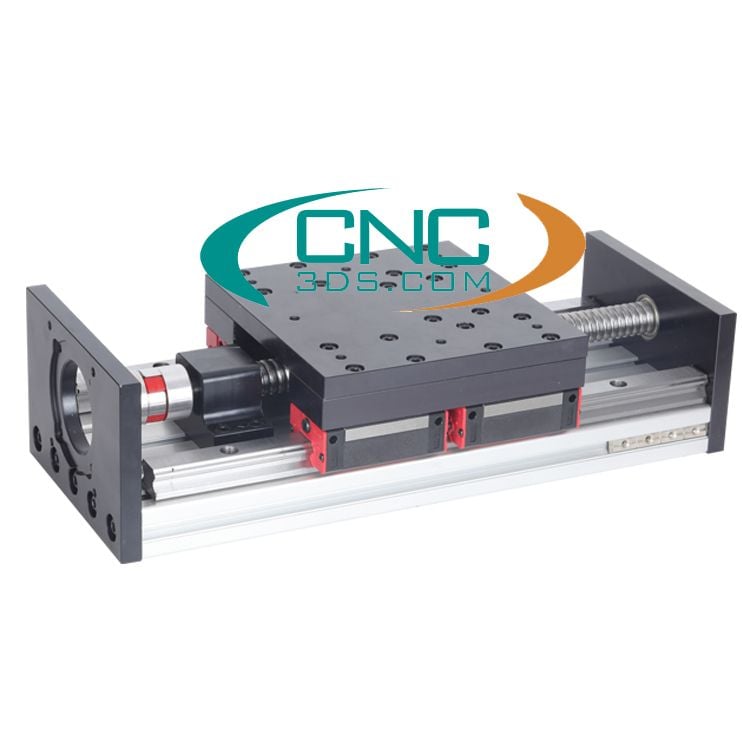

Bàn trượt vitme bi tải nặng
Thương hiệu: CNC3DS
0₫

Bàn trượt vít me bi thân rộng, độ chính xác cao dùng 2 ray dẫn hướng HGR20 với khả năng chịu được tải trọng lớn được sử dụng làm cơ cấu dẫn hướng và truyền động. Bộ cơ cấu bao gồm :

1. Thanh vitme bi SFU 2005/2010 có gối đỡ 2 đầu + 1 khớp nối

2. 2 thanh trượt vuông dẫn hướng HGR15

3. Khung bàn trượt có ốc lắp cảm biến hành trình và bát gá động cơ

Động cơ tương thích : Động cơ bước size 57 và size 86

( Giá bàn trượt chưa bao gồm động cơ )

Tình trạng : Đặt hàng

0₫
Số lượng





Bàn trượt vít me bi tải nặng hành trình 200mm giá :

Bàn trượt vít me bi tải nặng hành trình 300mm giá :

Bàn trượt vít me bi tải nặng hành trình 400mm giá :

Bàn trượt vít me bi tải nặng hành trình 500mm giá :

Bàn trượt vít me bi tải nặng hành trình 600mm giá :

Bàn trượt vít me bi tải nặng hành trình 700mm giá :

Bàn trượt vít me bi tải nặng hành trình 800mm giá :

Bàn trượt vít me bi tải nặng hành trình 900mm giá :

Tham khảo động cơ bước phù hợp

Đặc điểm của bàn trượt vitme bi tải nặng

  • Sử dụng vítme bi SFU có độ chính xác cao, độ chính xác định vị cao và chịu tải nặng
  • Ray vuông HGR20 độ chính xác cao, bản rộng, độ ổn định cao và bền hơn
  • Mặt bên được trang bị các đai ốc trượt M3 để thuận tiện cho việc lắp đặt các công tắc giới hạn và các đai ốc trượt M6 phía dưới được cố định
  • Mặt bích hai đầu sử dụng vật liệu nhôm cao cấp 6061 gia công CNC và được Anodized tăng độ bền, nhôm 6061 có ưu điểm nhẹ và chịu lực cao.

Thông số kĩ thuật bàn trượt vitme bi tải nặng

  • Khả năng chịu tải theo phương ngang : Max 120kg
  • Khả năng chịu tải theo phương thẳng đứng : Max 90kg
  • Độ chính xác : 0.03mm
  • Tuổi thọ : 20.000 km
  • Thân rộng 150mm

Thông số bản vẽ kích thước

Bàn trượt vitme bi 2005 /2010 /2020



Bản vẽ bàn trượt vitme hành trình 100mm
