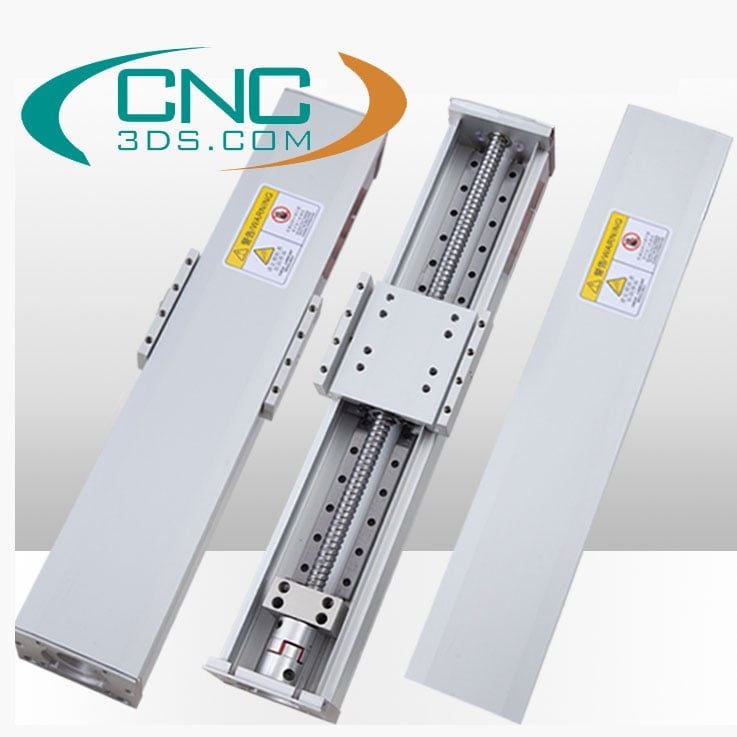

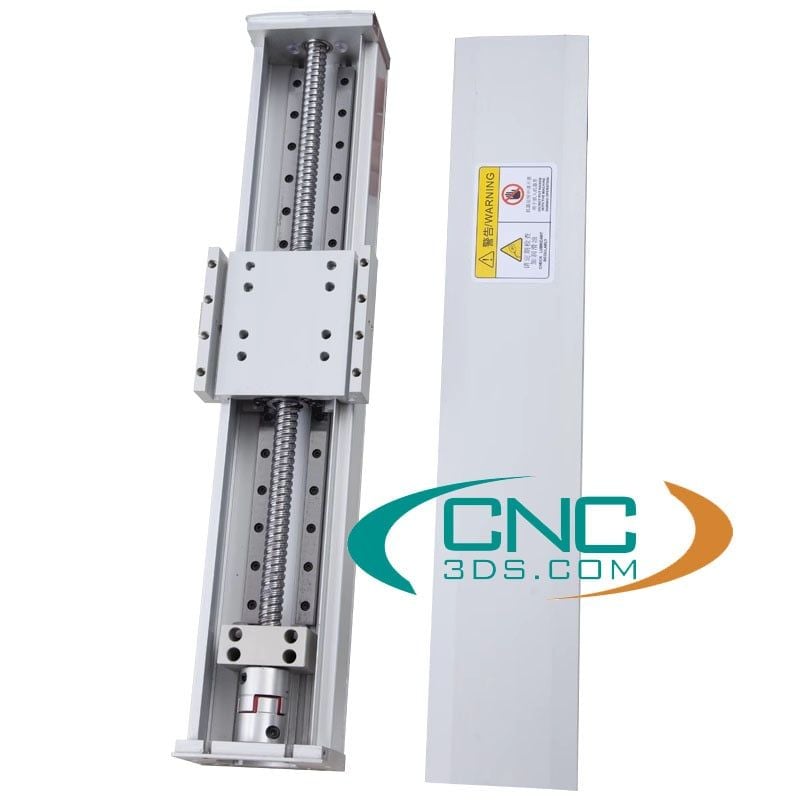

Bàn trượt vít me bi có ray trượt dẫn hướng và vitme bi độ chính xác cao, có nắp che kín bên ngoài chống bụi. Bộ cơ cấu bao gồm :
1. Thanh vitme bi SFU 1605/1610/1620 có gối đỡ 2 đầu + 1 khớp nối
2. Thanh trượt vuông dẫn hướng HGR15
3. Khung bàn trượt có ốc lắp cảm biến hành trình và bát gá động cơ bước 57, 86 ; động cơ servo 200w 400w 750w.
Động cơ tương thích : Động cơ bước / Động cơ servo tùy chỉnh.
Tình trạng : Đặt hàng.
Bàn trượt vít me bi GBF120 hành trình 200mm giá : 5.050.000đ
Bàn trượt vít me bi GBF120 hành trình 300mm giá : 5.400.000đ
Bàn trượt vít me bi GBF120 hành trình 400mm giá : 5.900.000đ
Bàn trượt vít me bi GBF120 hành trình 500mm giá : 6.700.000đ
Bàn trượt vít me bi GBF120 hành trình 600mm giá : 7.500.000đ
Bàn trượt vít me bi GBF120 hành trình 700mm giá : 8.600.000đ
Bàn trượt vít me bi GBF120 hành trình 800mm giá : 9.350.000đ
Bàn trượt vít me bi GBF120 hành trình 900mm giá : 9.950.000đ
Ưu điểm bàn trượt vitme có nắp che bụi :
- Đường ray dẫn hướng tuyến tính đôi chạy với độ chính xác khi chạy cao hơn, bàn trượt có tải trọng lớn hơn và chạy trơn tru hơn
- Gối đỡ vitme bi sử dụng vòng bi nhập khẩu độ chính xác cao, độ lệch nhỏ giúp duy trì độ ổn định và độ chính xác cao hơn
- Bàn trượt sử dụng vít me bi 20MM có thể kết hợp 2 loại răng dương và âm
- Khớp nối nhập khẩu có khả năng hấp thụ sốc, cải thiện độ lệch xuyên tâm
- Đai ốc di động M4 mặc định ở dưới cùng của cửa bên dễ dàng lắp đặt trên bàn trượt
Tham khảo động cơ bước phù hợp
Tham khảo động cơ servo
2. Bảng thông số tải
| Hành trình (mm) | Tổng chiều dài (mm) | Tải ngang (kg) | Tải dọc (kg) | Khối lượng (kg) |
|---|---|---|---|---|
| 100 | 340 | 180 | 50 | 5.6 |
| 200 | 440 | 180 | 50 | 6.6 |
| 300 | 540 | 180 | 50 | 7.4 |
| 400 | 640 | 180 | 50 | 8.2 |
| 500 | 740 | 180 | 50 | 9.1 |
| 600 | 840 | 180 | 50 | 9.7 |
| 700 | 940 | 150 | 25 | 12.1 |
| 800 | 1040 | 150 | 25 | 13.1 |
| 900 | 1140 | 150 | 25 | 14.2 |
| 1000 | 1240 | 150 | 25 | 15.2 |
| 1100 | 1340 | 150 | 25 | 16.2 |
| 1200 | 1440 | 150 | 25 | 17.2 |
| 1300 | 1540 | 150 | 25 | 18.2 |
| 1400 | 1640 | 150 | 25 | 19.2 |
| 1500 | 1740 | 150 | 25 | 20.1 |
| 1600 | 1840 | 150 | 25 | 21.3 |
3. Thông số cấu hình bàn trượt GBF120
Vít me bi: SFAR1605 / SFAR1610 / SFAR1620 (độ chính xác C7, đường kính Ø16)
Ray trượt tuyến tính: HGR15X2 (P cấp chính xác, bề mặt mài)
Trượt thẳng: HGH15CAX2 (P cấp chính xác, bề mặt mài)
Vận tốc giới hạn:
Ngang: 1000 mm/s
Dọc: 450 mm/s
Công tắc hành trình: EE-SX672-WR-NPN (tùy chọn)
Độ chính xác lắp ghép: ±0.02~±0.03 mm
Tốc độ quay động cơ: 3000 RPM
Khớp nối: 10x8 / 10x14 / 10x19
Chiều dài tổng thể: Hành trình hữu dụng + 240 mm

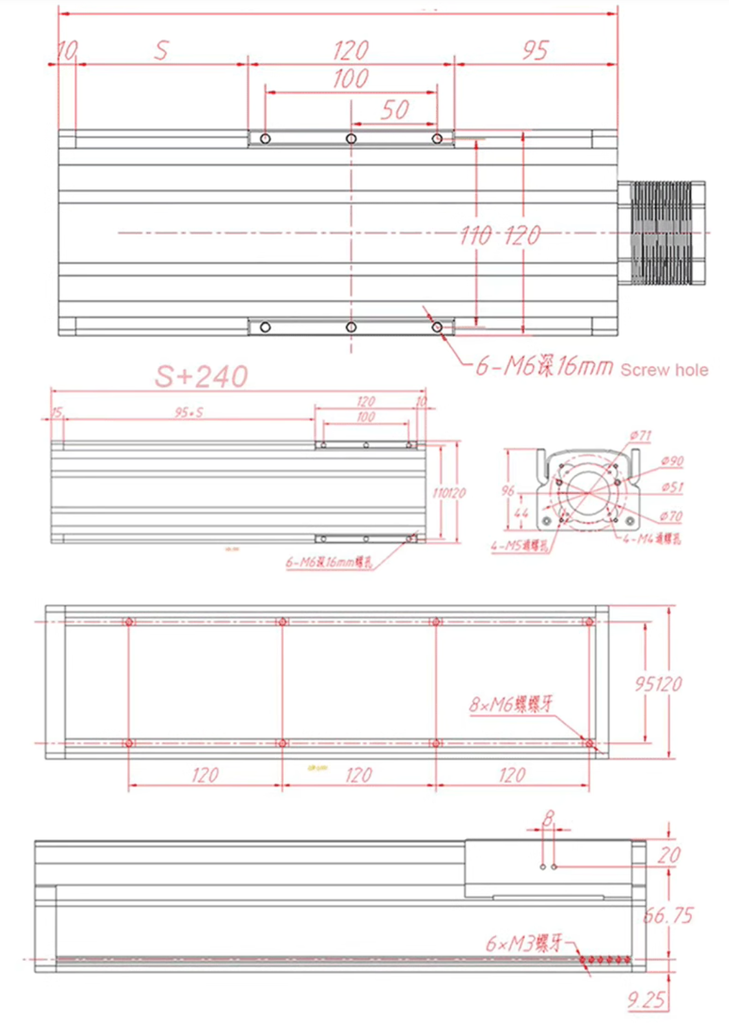

Thông số bản vẽ kích thước
Bàn trượt vitme nối động cơ qua dây đai
