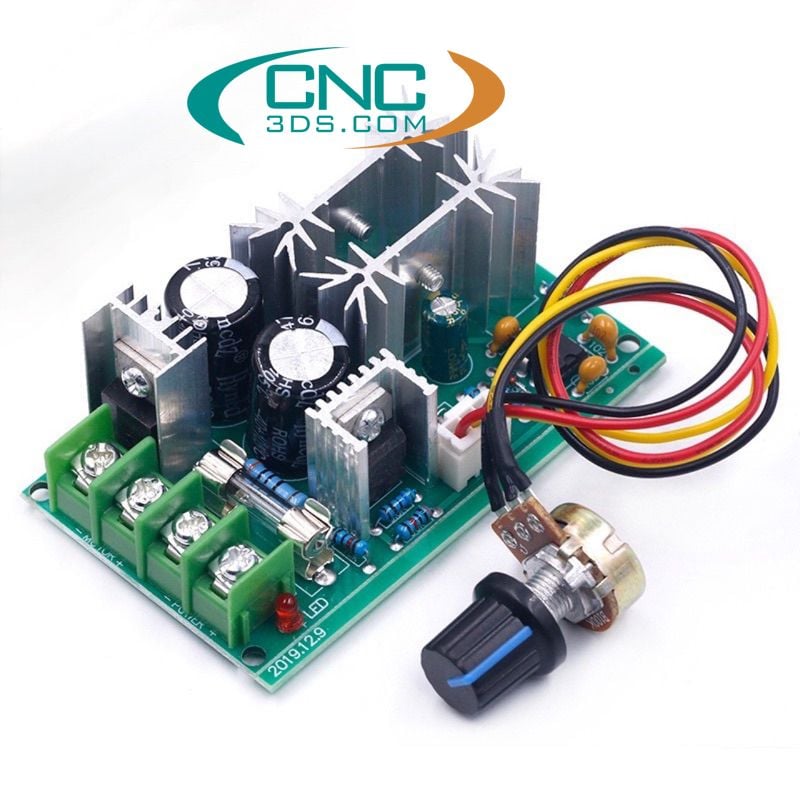

Module Điều Khiển Tốc Độ Động Cơ DC 12V 24V 36V4 8V 20A

Tính năng sản phẩm:

1. Yêu cầu điện áp đầu vào: 10V-36VDC (dải rộng)

2. Công suất đầu ra tối đa: 150W

3. Dòng điện liên tục tối đa là 5A, dòng bảo vệ quá tải và ngắn mạch là 8A, thời gian ngắn mạch không quá 30 giây.

4. Phạm vi điều chế độ rộng xung PWM: 0%-100%

5. Kích thước

Kích thước: chiều dài và chiều rộng 73,5mm * 45,5mm, chiều cao khoảng 27mm, khoảng cách trung tâm lỗ lắp 63,5mm * 36,5mm, đường kính lỗ định vị 3,5mm

Trọng lượng tịnh: 60gr

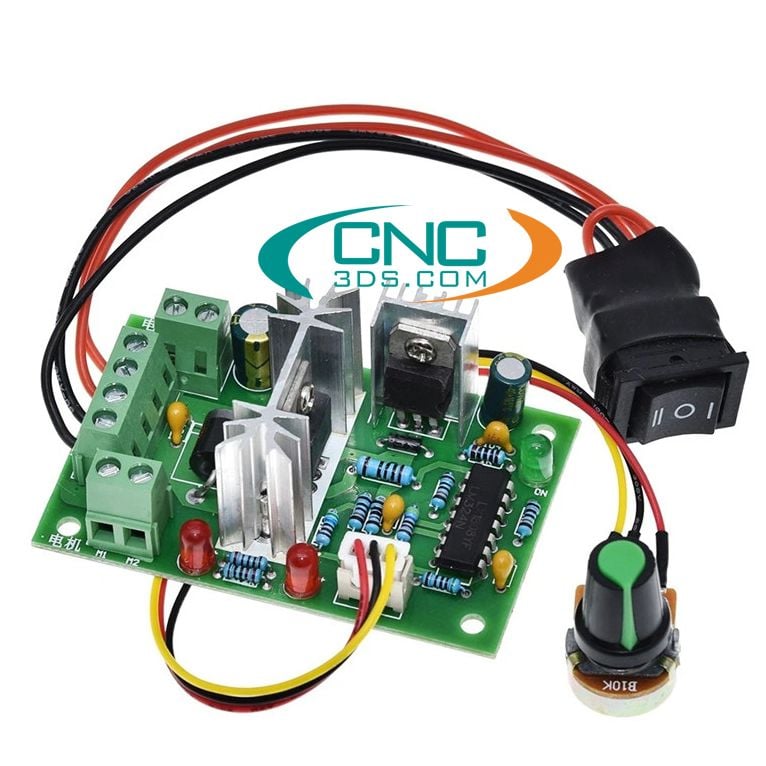

6. Được trang bị nút điều chỉnh tốc độ bên ngoài.

Có thể điều khiển dừng, tiến và lùi, sử dụng chip nguyên khối và tụ điện nguyên khối làm tụ lọc. Mạch ổn định và đáng tin cậy, có thể đáp ứng nhu cầu của động cơ 60W-150W.

Bộ điều chỉnh tốc độ này sử dụng công nghệ điều chỉnh tốc độ PWM, có đặc điểm là hiệu suất chuyển đổi cao, phạm vi điều chỉnh tốc độ rộng và hiệu suất ổn định. Các bộ điều chỉnh tốc độ đều sử dụng chip chính hãng STMicroelectronics nhập khẩu. Chúng đã được kiểm tra điện áp, dòng điện, chức năng, v.v. trước khi xuất xưởng và mạch ổn định.

7. Đảm bảo rằng các kết nối dương và âm là chính xác trước khi bật nguồn và dây điện không được chạm vào tản nhiệt, có thể làm cháy bảng mạch. Lưu ý rằng đây không phải là mô-đun nguồn, nó phải được kết nối với động cơ để điều chỉnh tốc độ và đầu ra của đồng hồ vạn năng sẽ không thay đổi nếu không kết nối động cơ.

Nguồn điện: POWER + POWER-

Động cơ: ĐỘNG CƠ + ĐỘNG CƠ-

Sơ đồ kết nối :

1. Kết nối dây nguồn, đảm bảo rằng công tắc tiến và lùi ở vị trí số 0 ở giữa, kết nối nguồn điện DC, đảm bảo rằng dải điện áp nguồn DC lớn hơn 10V và nhỏ hơn 36V và đảm bảo rằng nguồn điện đầu ra nguồn điện đáp ứng nhu cầu làm việc của động cơ. Không đảo ngược cực dương và cực âm của nguồn điện DC, nếu không Bộ điều tốc có thể bị hỏng,

2. Kết nối động cơ, dây động cơ có thể dương hoặc âm.

3. Điều chỉnh công tắc. Công tắc tiến và lùi được sử dụng để điều khiển hướng tốc độ động cơ. Khi công tắc ở vị trí 0, động cơ sẽ dừng.

4. Điều chỉnh núm chiết áp có thể thay đổi chu kỳ nhiệm vụ đầu ra của bộ điều tốc và thay đổi tốc độ động cơ.

Hướng dẫn sử dụng dây điều khiển điện áp ngoài 0-10V

Các bước thực hiện như sau: Bộ điều tốc này hỗ trợ sử dụng điện áp DC bên ngoài để điều khiển tốc độ.

1. Tháo chiết áp (bạn có thể quyết định tháo nó ra khỏi mặt bảng mạch hoặc mặt chiết áp tùy theo nhu cầu của bạn)

2. Kết nối tín hiệu điều khiển DC 0-10V với chân giữa của chiết áp 3. Kết nối dây nối đất của tín hiệu điều khiển DC 0-10V với chân phải của chiết áp.

Xin lưu ý:

1. Mạch được sử dụng cho động cơ chổi than DC.

2. Nó không thích hợp để điều chỉnh tốc độ của động cơ DC không chổi than, nó không thể được sử dụng như một bộ điều chỉnh điện áp hoặc ổn định điện áp
