Hướng dẫn sử dụng động cơ servo Powmax
06/06/25
Fn0001 : reset về mặc định : Vào Fn0001 và nhấn giữ phím enter
Pn0004 = 0111 : Không cần nguồn 24V ngoài
Pn212 : Cài đặt độ phân giải số xung/ vòng

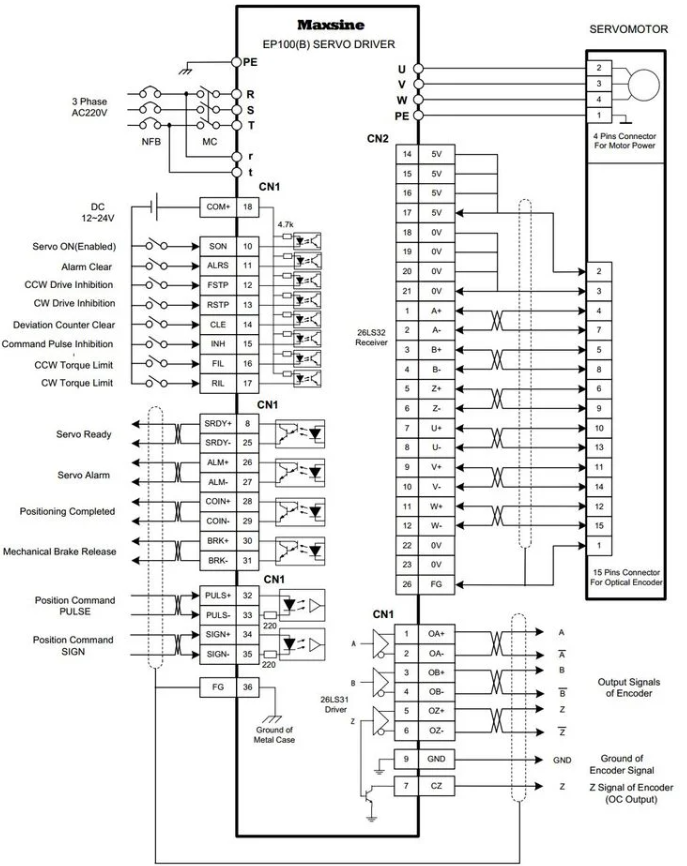

Sơ đồ điều khiển vị trí

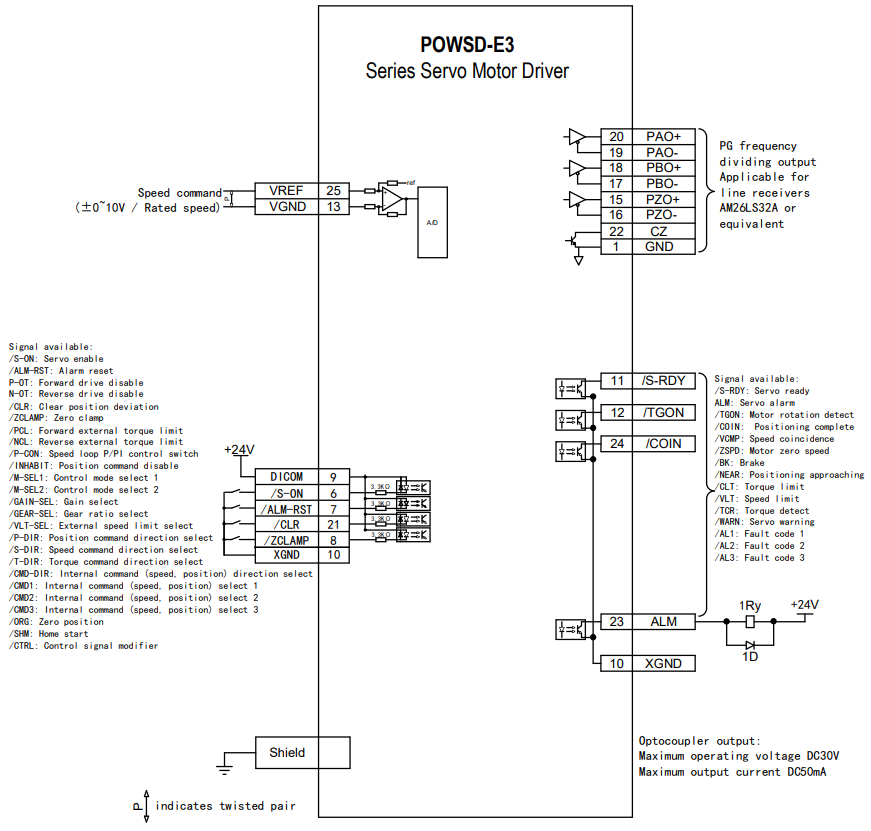

Sơ đồ điều khiển tốc độ
Bảng thông số các dòng động cơ Servo POWMAX công suất từ 400W - 1000W
| STT | Motor | Driver | Cáp | Phanh (24VDC) | Công suất (W) | Mặt Bích (mm) | Chiều dài thân (mm) | Cốt trục (mm) | Tốc độ (rpm) | Moment (Nm) |
| 1 | PMM-060-01330-040 | POWSD-EQ-20ASB | PMC-M1 | Không | 400 | 60 | 121 | 14 | 3000 | 1.3 |
| 2 | PMM-060-01930-060 | POWSD-EQ-20ASB | PMC-M1 | Không | 600 | 60 | 145 | 14 | 3000 | 1.9 |
| 3 | PMM-080-02430-075 | POWSD-EQ-20ASB | PMC-M1 | Không | 750 | 80 | 129 | 19 | 3000 | 2.4 |
| 4 | PMM-080-03520-073 | POWSD-EQ-20ASB | PMC-M1 | Không | 730 | 80 | 153 | 19 | 2000 | 3.5 |
| 5 | PMM-080-04025-100 | POWSD-EQ-20ASB | PMC-M1 | Không | 1000 | 80 | 164 | 19 | 2500 | 4.0 |
| 6 | PMM-060-01330-040-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 400 | 60 | 158 | 14 | 3000 | 1.3 |
| 7 | PMM-060-01930-060-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 600 | 60 | 182 | 14 | 3000 | 1.9 |
| 8 | PMM-080-02430-075-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 750 | 80 | 173 | 19 | 3000 | 2.4 |
| 9 | PMM-080-03520-073-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 730 | 80 | 197 | 19 | 2000 | 3.5 |
| 10 | PMM-080-04025-100-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 1000 | 80 | 208 | 19 | 2500 | 4.0 |
| 11 | PMM-90-02430-075 | POWSD-EQ-20ASB | PMC-M1 | Không | 750 | 90 | 150 | 16 | 3000 | 2.4 |
| 12 | PMM-90-03520-073 | POWSD-EQ-20ASB | PMC-M1 | Không | 730 | 90 | 172 | 16 | 2000 | 3.5 |
| 13 | PMM-90-04025-100 | POWSD-EQ-20ASB | PMC-M1 | Không | 1000 | 90 | 182 | 16 | 2500 | 4.0 |
| 14 | PMM-90-02430-075-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 750 | 90 | 205 | 16 | 3000 | 2.4 |
| 15 | PMM-90-03520-073-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 730 | 90 | 224 | 16 | 2000 | 3.5 |
| 16 | PMM-90-04025-100-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 1000 | 90 | 237 | 16 | 2500 | 4.0 |
Bảng thông số từ công suất từ 1000W - 3800W
| STT | Motor | Driver | Cáp | Phanh (24VDC) | Công suất (W) | Mặt Bích (mm) | Chiều dài thân (mm) | Cốt trục (mm) | Tốc độ (rpm) | Moment (Nm) |
| 20 | PMM-130-04025-100 | POWSD-EQ-30ASB | PMC-M2 | Không | 1000 | 130 | 166 | 22 | 2500 | 4.0 |
| 21 | PMM-130-06025-150 | POWSD-EQ-30ASB | PMC-M2 | Không | 1500 | 130 | 179 | 22 | 2500 | 6.0 |
| 22 | PMM-130-10015-150 | POWSD-EQ-30ASB | PMC-M2 | Không | 1500 | 130 | 213 | 22 | 1500 | 10.0 |
| 23 | PMM-130-07725-200 | POWSD-EQ-30ASB | PMC-M2 | Không | 2000 | 130 | 192 | 22 | 2500 | 7.7 |
| 24 | PMM-130-15015-230 | POWSD-EQ-30ASB | PMC-M2 | Không | 2300 | 130 | 241 | 22 | 1500 | 15.0 |
| 25 | PMM-130-10025-260 | POWSD-EQ-30ASB | PMC-M2 | Không | 2600 | 130 | 231 | 22 | 2500 | 10.0 |
| 29 | PMM-130-04025-100-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 1000 | 130 | 223 | 22 | 2500 | 4.0 |
| 30 | PMM-130-06025-150-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 1500 | 130 | 236 | 22 | 2500 | 6.0 |
| 31 | PMM-130-10015-150-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 1500 | 130 | 294 | 22 | 1500 | 10.0 |
| 32 | PMM-130-07725-200-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 2000 | 130 | 249 | 22 | 2500 | 7.7 |
| 33 | PMM-130-15015-230-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 2300 | 130 | 322 | 22 | 1500 | 15.0 |
| 34 | PMM-130-10025-260-B24 | POWSD-EQ-30ASB | PMC-M2 | Có | 2600 | 130 | 312 | 22 | 2500 | 10.0 |
| 35 | PMM-130-15020-300 | POWSD-EQ-50ASB | PMC-M2 | Không | 3000 | 130 | 231 | 22 | 2000 | 15.0 |
| 36 | PMM-130-15025-380 | POWSD-EQ-50ASB | PMC-M2 | Không | 3800 | 130 | 231 | 22 | 2500 | 15.0 |
| 37 | PMM-130-15020-300-B24 | POWSD-EQ-50ASB | PMC-M2 | Có | 3000 | 130 | 322 | 22 | 2000 | 15.0 |
| 38 | PMM-130-15025-380-B24 | POWSD-EQ-50ASB | PMC-M2 | Có | 3800 | 130 | 322 | 22 | 2500 | 15.0 |
Bảng thông số từ công suất từ 3800W - 7500W
| STT | Motor | Driver | Cáp | Phanh (24VDC) | Công suất (W) | Mặt Bích (mm) | Chiều dài thân (mm) | Cốt trục (mm) | Tốc độ (rpm) | Moment (Nm) |
| 1 | PMM-060-01330-040 | POWSD-EQ-20ASB | PMC-M1 | Không | 400 | 60 | 121 | 14 | 3000 | 1.3 |
| 2 | PMM-060-01930-060 | POWSD-EQ-20ASB | PMC-M1 | Không | 600 | 60 | 145 | 14 | 3000 | 1.9 |
| 3 | PMM-080-02430-075 | POWSD-EQ-20ASB | PMC-M1 | Không | 750 | 80 | 129 | 19 | 3000 | 2.4 |
| 4 | PMM-080-03520-073 | POWSD-EQ-20ASB | PMC-M1 | Không | 730 | 80 | 153 | 19 | 2000 | 3.5 |
| 5 | PMM-080-04025-100 | POWSD-EQ-20ASB | PMC-M1 | Không | 1000 | 80 | 164 | 19 | 2500 | 4.0 |
| 6 | PMM-060-01330-040-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 400 | 60 | 158 | 14 | 3000 | 1.3 |
| 7 | PMM-060-01930-060-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 600 | 60 | 182 | 14 | 3000 | 1.9 |
| 8 | PMM-080-02430-075-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 750 | 80 | 173 | 19 | 3000 | 2.4 |
| 9 | PMM-080-03520-073-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 730 | 80 | 197 | 19 | 2000 | 3.5 |
| 10 | PMM-080-04025-100-B24 | POWSD-EQ-20ASB | PMC-M1 | Có | 1000 | 80 | 208 | 19 | 2500 | 4.0 |
| 11 | PMM-90-02430-075 | POWSD-EQ-20ASB | PMC-M1 | Không | 750 | 90 | 150 | 16 | 3000 | 2.4 |
| 12 | PMM-90-03520-073 | POWSD-EQ-20ASB | PMC-M1 | Không | 730 | 90 | 172 | 16 | 2000 | 3.5 |
| 13 | PMM-90-04025-100 | POWSD-EQ-20ASB | PMC-M1 | Không | 1000 | 90 | 182 | 16 | 2500 | 4.0 |
| 14 | PMM-90-02430-075-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 750 | 90 | 205 | 16 | 3000 | 2.4 |
| 15 | PMM-90-03520-073-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 730 | 90 | 224 | 16 | 2000 | 3.5 |
| 16 | PMM-90-04025-100-B24 | POWSD-EQ-30ASB | PMC-M1 | Có | 1000 | 90 | 237 | 16 | 2500 | 4.0 |
