Hướng dẫn lắp đặt và sử dụng bàn hút chân không đa điểm
28/01/26
Hệ thống bàn hút chân không đa điểm là một hệ thống giữ phôi tiện lợi và mạnh mẽ, tuy nhiên trong quá trình sử dụng cần đọc kĩ các hướng dẫn sau đây :
1. Nếu không tuân thủ đúng cách sẽ dẫn đến hư hỏng nghiêm trọng.
2. Nên sử dụng dung dịch làm mát hòa tan trong nước; không nên sử dụng dung dịch làm mát gốc dầu. Nghiêm cấm sử dụng các dung dịch làm mát có chứa nitrit dễ kết tinh và các hỗn hợp bán tổng hợp thân thiện với môi trường. Nghiêm cấm sử dụng dầu cắt có nồng độ cao và dầu trắng.
3. Tuyệt đối không được sử dụng các khớp nối nhanh của máy nén khí (bơm khí) để kết nối trực tiếp với bàn hút chân không này, bao gồm nhưng không giới hạn ở đầu vào chân không, cổng xả và cổng giảm áp, v.v.
4. Bàn hút chân không này thích hợp cho các phôi phẳng, không biến dạng với một lượng bề mặt hút nhất định. Nên cắt gọt hoặc đánh bóng trước phôi.
Ví dụ: Với hợp kim nhôm dày 5-6mm, nên chọn phôi có diện tích hút từ 100*100mm trở lên (và ít nhất 6 lỗ hút hiệu quả, mỗi lỗ 12mm theo hướng ngang hoặc dọc, tổng cộng ít nhất 36 lỗ). Nếu phôi dày hơn (hoặc có mật độ cao hơn), nên tăng chiều dài và chiều rộng của phôi theo tỷ lệ tương ứng. Bàn hút chân không này không thích hợp cho các phôi nhỏ, phôi không đều hoặc dễ biến dạng, hoặc các phôi dễ bị biến dạng trong quá trình gia công.
5. Trừ khi dung sai độ phẳng của phôi cần hút cực kỳ nhỏ hoặc dung sai độ phẳng giữa phôi và bàn đặt bàn hút chân không gần như bằng không, thì nên sử dụng bàn hút chân không kèm theo miếng đệm bảo vệ. Độ phẳng, độ nhẵn và độ dày của phôi cần hút càng kém, thì nên sử dụng miếng đệm bảo vệ càng mềm để làm giảm chấn và bịt kín bề mặt, đồng thời tăng lực cản ngang.
6. Bàn hút chân không này cần có dòng áp suất âm (lực hút) ổn định và mạnh để hoạt động đúng cách. Nên sử dụng bơm chân không lưu lượng cao. Không nên sử dụng van tạo chân không không ổn định do công suất của máy nén khí hoặc dễ bị tắc nghẽn trong môi trường nước.
7. Để đạt kết quả tốt hơn, nên sử dụng bàn hút này với máy bơm chân không phù hợp với thông số kỹ thuật của bàn hút và vật cần hút. Đối với người dùng mua sản phẩm kích thước nhỏ hơn và không có máy bơm chân không (sử dụng van tạo chân không), nên lắp đặt bình chứa áp suất âm giữa cốc hút chân không và van tạo chân không để sử dụng.
8. Bàn hút này là một loại kẹp chân không, được sử dụng để nhanh chóng hoặc hỗ trợ cố định các chi tiết gia công. Tuy nhiên, nó không thể giải quyết các vấn đề như chi tiết gia công không đều, biến dạng trong quá trình gia công, hoặc lưu lượng áp suất âm chân không không đủ hoặc không ổn định. Do đó, trong sử dụng hàng ngày, cần phải giải quyết các vấn đề này dựa trên tình hình thực tế trước khi sử dụng sản phẩm cốc hút này một cách trơn tru.
9. Các biện pháp phòng ngừa nêu trên rất quan trọng. Vui lòng đọc và hiểu kỹ trước khi sử dụng sản phẩm này.
Các bước và biện pháp phòng ngừa khi sử dụng máy bơm chân không
1. Ngoại trừ van hút chân không, tất cả các công tắc khác trên cốc hút, bao gồm cả van xả và van xả áp suất, phải được giữ ở trạng thái đóng.
2. Sau khi nối ống dẫn khí vào cửa hút chân không, bật bơm chân không và hút hết không khí ra;
3. Khi kim đồng hồ đo áp suất chân không nằm dưới vạch ngang và ổn định, hãy nhanh chóng bật công tắc;
4. Nếu bàn hút có nhiều công tắc hoặc buồng khí, mỗi công tắc phải được bật tuần tự, với điều kiện đồng hồ đo áp suất âm ổn định.
5. Khi áp suất chân không âm và lưu lượng không đủ, không nên bật nhiều công tắc cùng lúc; và khi bật từng công tắc một, hãy đảm bảo đồng hồ đo áp suất âm ổn định, tối thiểu 3 giây nếu cần thiết;
6. Sau mỗi chu kỳ gia công, đối với loại van trượt điều khiển bằng tay, chỉ cần tắt công tắc van trượt điều khiển bằng tay. Lấy phôi ra như bình thường và tiếp tục sử dụng. Đối với loại van bi và loại hút nhanh, trước tiên hãy tắt công tắc van bi tương ứng, sau đó mở tất cả các van xả áp trước khi lấy phôi ra. Trước khi sử dụng lần tiếp theo, hãy đóng lại tất cả các van xả áp. (Cách sử dụng cho các loại máy tiếp theo cũng tương tự.)
7. Xin lưu ý rằng bàn hút chân không cần dòng chảy áp suất âm (bơm chân không lưu lượng cao) để hoạt động bình thường.
Để đạt được hiệu quả hút chân không tốt hơn, nên chọn bơm chân không có công suất và lưu lượng phù hợp với cốc hút, thông số kỹ thuật của vật cần hút, đặc biệt là độ dày, độ phẳng hoặc độ khít của vật cần hút.
Các quy trình và biện pháp phòng ngừa khi sử dụng van tạo chân không.
1. Bàn hút chân không cần được kết hợp với van tạo chân không có áp suất âm phù hợp để hoạt động đúng cách. Thông thường, máy nén khí (bơm khí) thổi khí, ngược lại với lực hút chân không. Do đó, không bao giờ được kết nối trực tiếp cốc hút chân không với máy nén khí (bơm khí). Hơn nữa, để đảm bảo độ tin cậy và an toàn khi sử dụng cốc hút chân không, trừ khi máy nén khí có thể cung cấp đầu ra mạnh, liên tục, ổn định và không bị gián đoạn với áp suất khí từ 8 kg trở lên và ống dẫn khí từ 12 mm trở lên, thì không nên sử dụng van tạo chân không.
2. Kích thước bàn hút chân không càng lớn và vật cần hút càng dày thì yêu cầu về lưu lượng áp suất âm càng cao. Do đó, không nên sử dụng máy tạo chân không thông thường cho cốc hút chân không có kích thước từ 500x400 mm trở lên. Đối với bàn hút chân không nhỏ hơn, nếu máy nén khí (bơm khí) đáp ứng được yêu cầu, nên sử dụng kết hợp với bình tích áp tách nước để đảm bảo tính ổn định và độ tin cậy trong quá trình sử dụng.

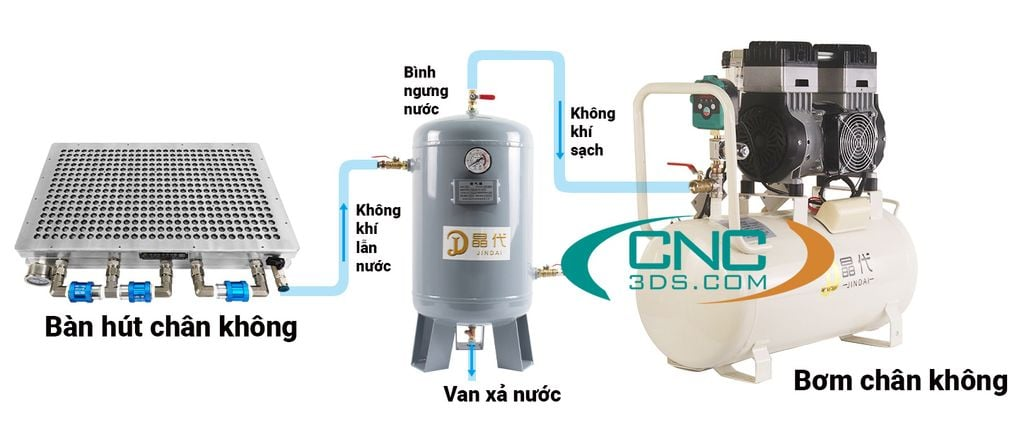

Bình tích áp có chức năng duy trì áp lực và tách nước (Nếu quá trình xử lý không cần nước và công suất máy nén khí rất ổn định và mạnh mẽ, thì không cần thiết phải có bình này)
3. Nguyên lý hoạt động của van tạo chân không là chuyển đổi không khí được thổi ra bởi máy nén khí (bơm khí) thành không khí hút thông qua nguyên lý siphon. Do đó, điều kiện tiên quyết để sử dụng máy tạo chân không là máy nén khí (bơm khí) phải có công suất đủ lớn và lưu lượng mạnh, có thể thổi khí liên tục, ổn định và không ngừng nghỉ, và quá trình xử lý không cần nước. Dung dịch làm mát, v.v.! (Nếu không, máy tạo chân không có thể bị tắc nghẽn!)
4. Ngoại trừ van hút chân không, tất cả các công tắc khác trên bàn hút, bao gồm cả van xả và van giảm áp, phải được giữ đóng. Khi kim chỉ áp suất chân không xuống dưới vạch ngang và ổn định, hãy nhanh chóng mở công tắc.
5. Nếu bàn hút có nhiều công tắc hoặc buồng khí, mỗi công tắc phải được bật tuần tự, với điều kiện đồng hồ đo áp suất âm ổn định. Không nên bật nhiều công tắc cùng lúc nếu áp suất chân không âm và lưu lượng không đủ. Hơn nữa, mỗi công tắc được bật tuần tự phải đảm bảo đồng hồ đo áp suất âm ổn định, và thời gian mở không được dưới 3 giây nếu cần thiết.
6. Tuyệt đối không được dừng van tạo chân không hoặc giảm áp suất khí trong quá trình gia công. Trong môi trường gia công có nước (dung dịch làm mát), nếu van tạo chân không không được kết nối trực tiếp với bàn hút chân không thông qua tích áp tách nước, thì phải tháo bộ giảm âm trước khi sử dụng. Nếu không, tắc nghẽn bộ giảm âm có thể dẫn đến nguy cơ khó lường.
7. Xin lưu ý: Hàng ngàn trường hợp đã chứng minh rằng đối với các kịch bản gia công CNC sử dụng máy tạo chân không, máy nén khí phải là máy nén khí trục vít có công suất đủ lớn, và nên có đường ống dẫn khí riêng để hỗ trợ cung cấp khí; các máy nén khí không dầu công suất thấp và lưu lượng thấp thông thường, máy nén khí piston, v.v., có thể không đáp ứng được yêu cầu cung cấp khí tương ứng.
Cách đặt phôi đúng cách
1. Các chi tiết gia công cần được xử lý sơ bộ trước khi sử dụng, bao gồm nhưng không giới hạn ở việc làm phẳng và loại bỏ bavia. Nếu chi tiết gia công bị biến dạng đáng kể, cần phải xử lý độ phẳng của nó trước tiên.
2. Các chi tiết nhỏ có thể được đặt trực tiếp lên bàn hút chân không, nhưng cần chú ý đặt các chi tiết nằm trong phạm vi hút của bàn;
3. Sau khi đặt các chi tiết lớn lên các giác hút, hãy đảm bảo chúng được phân bố đều và tất cả các bộ phận đều tiếp xúc với bề mặt giác hút.
4. Nhấn nhẹ phôi, sau đó nhanh chóng bật công tắc trượt thủ công. Chỉ nhả công tắc sau khi kim chỉ áp suất âm ổn định. Nếu kim chỉ áp suất âm tăng đều, phôi đã được hút thành công. Nếu kim chỉ không ổn định và tiếp tục trượt xuống, khoảng cách giữa phôi và cốc hút quá lớn và không được bịt kín hoàn toàn, cho thấy phôi không được hút hoặc không được giữ chắc chắn. Trong trường hợp này, hãy kiểm tra độ phẳng của phôi và xem miếng đệm bảo vệ đã được gắn đúng cách chưa. Lưu lượng áp suất âm của bơm chân không có đủ không? (và các câu hỏi thường gặp khác)
Vệ sinh làm sạch bàn hút sau khi gia công
1. Tuyệt đối không được kết nối trực tiếp đầu hút chân không của bàn hút chân không với ống dẫn khí nén (thổi áp suất dương) thông qua đầu nối nhanh; nó chỉ được kết nối với bơm chân không hoặc van tạo chân không.
2. Phương pháp làm sạch bằng cách xả ngược và các biện pháp phòng ngừa như sau:
(1) Các bước làm sạch bằng cách xả ngược đối với van bi và các mẫu hút nhanh như sau:
A. Đóng các van bi trong mỗi vùng hấp phụ;
B. Mở các van bi xả ngược ở mỗi khu vực.
C. Đơn giản chỉ cần kết nối súng thổi khí áp suất dương và thổi khí trực tiếp vào khu vực cần xử lý. Lưu ý rằng cửa hút khí thổi ngược của van bi và các mẫu hút nhanh nằm ở khu vực hút phía trên cốc hút. Về lý thuyết, bạn chỉ cần đóng công tắc van bi điều khiển luồng khí đến từng khu vực hút (nếu không sẽ có nguy cơ nhỏ làm hỏng đồng hồ đo áp suất âm) để sử dụng chức năng này bình thường.
3. Phương pháp vận hành hoặc thứ tự của các phiên bản trên rất quan trọng. Không được đảo ngược chúng, nếu không rất có thể sẽ làm hỏng buồng khí của cốc hút hoặc đồng hồ đo áp suất âm, v.v. Không nên kết nối trực tiếp đầu nối nhanh và thổi khí.
