Cài đặt biến tần Best
15/08/25
Các thiết lập cài đặt cơ bản cho spindle
P002 Motor Rated Voltage Range :50-460V. Cài đặt điện áp cho spindle : 220V hoặc 380V
P003 Motor Rated Frequency Range :20.0-1000Hz : Cài đặt tần số cho spindle
P003 Motor Rated Frequency Range :20.0-1000Hz : Cài đặt tần số cho spindle
P021 Maximum frequency setting range: minimum operating frequency-1000.0Hz . Cài đặt tần số cao nhất cho spindle
P34 400 : multispeed
P31- P37 : V5.4.53
P38 : 8
P31- P37 : V5.4.53
P38 : 8
P39 : 8
P64 : 3
P65 : 5
P87 101

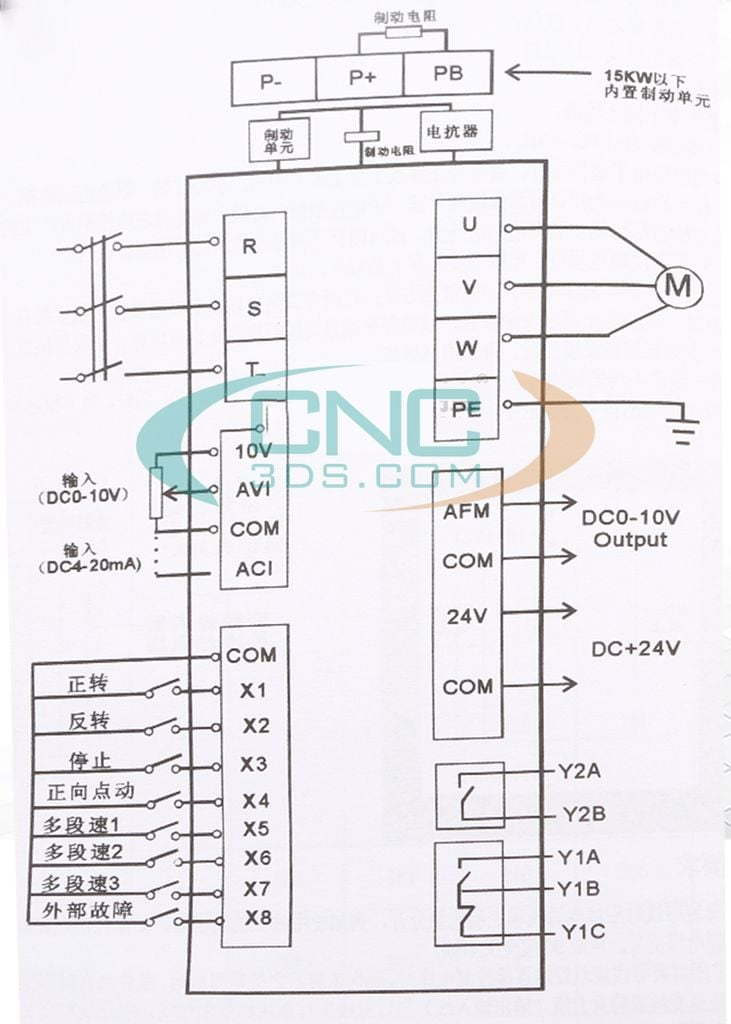

Cài đặt cho Card NC Studio
com --- gnd
com --- gnd
x2 ---- low
x3 --- middle
x4 --- high
Cài đặt cho Mach 3 dùng ngõ ra Analog điều khiển tốc độ
Mach 3: 0-10v
AVI ----- 0-10v
COM ---- GND
X1 ---- Com
P91: 8
AVI ----- 0-10v
COM ---- GND
X1 ---- Com
P91: 8
Cài đặt cho Ca100 controller
AVI --- VI
Com----GND
X1---- FWD
P91 : 8
AVI --- VI
Com----GND
X1---- FWD
P91 : 8
Một số lỗi thương gặp :
- HOc : Quá dòng nghiêm trọng
- OU : Quá điện áp
- Lu : Điện áp thấp
- OL :Quá tải
- oC : Quá dòng
Tài liệu biến tần Best
